41 - Les grenades à fusil fumigènes

Grenade à fusil à fusée colorée STRIM 44 mm :

La grenade à fusil colorée STRIM 44 m présente un corps en alliage léger est cylindrique percé par 4 évents fermés par un disque et recouvert d'une fausse ogive semi-sphérique. La fusée de culot est de type 27/32. L'empennage est à 8 pales en alliage léger d'un diamètre de 53 mm. La longueur est de 280 mm et son poids est de 480 g.  La portée utile en tir vertical est de 400 m. La couleur était kaki avec une ogive à la couleur de la fumée. Les fusées vertes pouvaient détonner à l'impact et projecter des débrits jusqu'à 70 m.

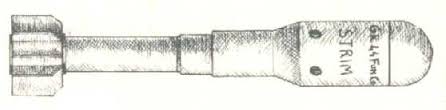

Grenade a fusil a fusee coloree strim 40 mm

Grenade à fusil d'exercice fumigènee de 40 mm Mle 56 :

Le corps en alliage léger est cylindrique percé d'évents fermés par un disque et comporte une ogive semi-sphérique en alliage léger. La charge fumigène comporte un relais d'amorçage en poudre noire et 6 brins à mèche d'étoupille. La fusée de culot est de type 27/32 type P38F Mle 1957, vissée sur le corps et taraudée à la base pour recevoir le tube stabilisateur. L'empennage est à 8 pales en alliage léger d'un diamètre de 53 mm et intérieur de 22 mm. La longueur est de 28,85 cm et son poids est de 510 g.  La portée utile en tir vertical est de 100 à 400 m. La fumée émise est rouge ou verte pendant 10 secondes. La grenade est rechargeable après tir et peut être réutilisée 8 fois en moyenne.

Grenade exercice 40 mm mle 56
Grenade exercice 40 mm mle 56 a

Grenade à fusil à fusée colorée 53 mm :

C'est un modèle identique en plus gros de la grenade STRIM de 40 mm. Le corps est en alliage léger cylindrique percé par 6 évents fermés par un disque et recouvert d'une fausse ogive semi-sphérique. La fusée de culot est de type 27/32. L'empennage est à 12 pales en alliage léger d'un diamètre de 60 mm. Son poids est de 530 g.  Les fumées sont rouge, verte ou jaune émise pendant quarante secondes. Fabriquée par l'A.F.N.

Grenade a fusil a fusee coloree 53 mm

Grenade à fusil fumigène de 47 mm Modèle 1960 :

Le corps est en aluminium cylindrique coiffé d'une ogive semi-sphérique de 47 mm. La charge est de 150 g de phosphore blanc permettant un effet fumigène et incendiaire. La fusée de culot est de type 27/32 type 10 P22 M56 vissée sur le corps et taraudée pour recevoir le tube stabilisateur. L'empennage est à 8 pales en alliage léger d'un diamètre de 53 mm et interne de 22 mm. Son poids est de 480 g.  Sa longueur de 32,5 cm; La fumée est émise pendant deux minutes. Elles sont emballées en conteneur en carton étanche et en caisse de 24 conteneurs.



Grenade a fusil fumigene 47 mm mle 60
Fusee 27 32 type 10 p22 m56
Grenade a fusil fumigene strim f3

Grenade à fusil fumigène de 50 mm Modèle F1 Ruggieri :

Le corps est de forme cylindro-bi-ogivale d'un diamètre de 53 mm comportant à l'avant une tête filetée en aluminium qui s'écrase à l'impact et à l'arrière un bouchon sur lequel est vissé l'empennage à 12 pales en matière plastique d'un diamètre extérieur de 65 mm. Une gorge est aménagée sur le bouchon arrière est destinée à assurer la rupture de la grenade à cet endroit en cas de tir sur blindage sous incidence. L'ogive est percée de trois canaux obturés par un bouchon de caoutchouc dont le but est d'éviter la propulsion par réaction de la grenade en cas de ricochet après fonctionnement de la fusée.



La fusée de tête percurtante comporte un percuteur fixe  éloignée du porte amorce par un ressort. Le porte amorce contient une amorce séparée d'un pain de poudre noire par une entretoise. Le porte amorce est immobilisé par une goupille de sécurité qui doit être enlever au moment du tir. La goupille est maintenue par un anneau coiffant l'ogive et fixé par un ruban adhésif.

Le temps de montée en règime d'émission fumigène est de 2 à 5 s pour une durée totale de 20 s environ. La couleur de la fumée est blanchâtre et masque de 4 à 5 m de hauteur pendant 1 m 20 s par vent nul.

Son poids est de 580 g pour 178 g de composition fumigène.  Sa longueur de 27 cm. Sa portée en tir vertical varie de 90 à 350 m.

Gr 50 mle f1
576 002 grenade a fusil francaise 53mm fumigene

Grenade à fusil fumigène de 47 mm STRIM F3 :

Le corps est en aluminium cylindrique coiffé d'une ogive semi-sphérique de 47 mm en caoutchouc et percé de six évents. La charge est de 170 g d'hexachlorétane permettant l'émission de fumée pendant 45 secondes environ. La fusée de culot est de type 28/34 modèle 1959 vissée sur le corps et taraudée pour recevoir le tube stabilisateur. L'empennage est à 8 pales en alliage léger d'un diamètre de 53 mm et interne de 22 mm. Son poids est de 517 g.  Sa longueur de 32,4 cm. Sa portée en tir vertical varie de 130 à 355 m.

Grenade à fusil fumigène de 50 mm Modèle 1954 F4 Ruggieri :

Le corps est en alliage lèger cylindro-bi-ogivale. Son poids est de 535 g.  Sa longueur de 29 cm. Sa portée en tir vertical varie de 145 à 400 m.
