46 - Allumeurs automatiques contemporains

On distingue schématiquement parmi les allumeurs contemporains deux mécanismes de mise à feu :
- un mécanisme à percuteur pivotant
- un mécanisme à percuteur verrouillé
Sur ces deux mécanismes sont déclinés différents modèles (F) de percuteur qui différent par la chaîne pyrotechnique ou les matériaux de fabrication.

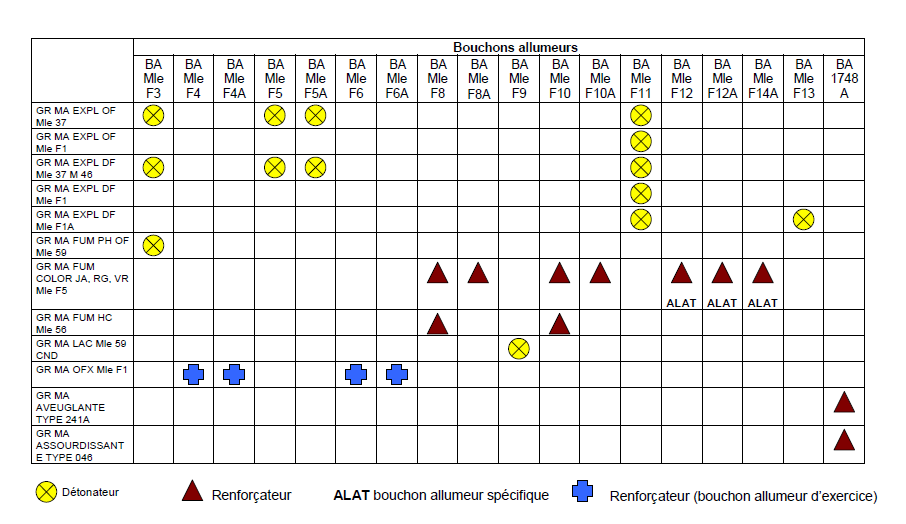

Bouchons allumeurs contemporains tableau

Mécanisme à percuteur pivotant

Le bouchon allumeur comprend :
- un corps tubulaire en polyamide injectée ;
- un dispositif de sécurité constitué d'un levier de déclenchement immobilisé par une goupille de sécurité. Ce levier maintient en place un ensemble de percussion ;
- un mécanisme de percussion comprenant un percuteur et son ressort. Le percuteur est immobilisé par le levier de déclenchement ;
- une chaîne pyrotechnique dont la composition différe selon le modèle.

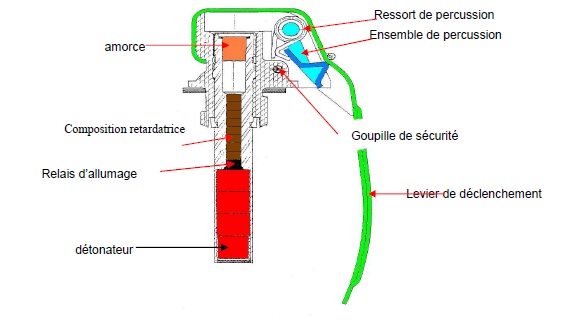

F4a

Le retrait de la goupille de sécurité provoque le déverrouillage du levier de déclenchement. Lorsque l'utilisateur lâche le levier, ce dernier sous l'action de l'ensemble percussion (percuteur et ressort) pivote et se décroche. Le percuteur, mue par son ressort, frappe l'amorce qui déclenche l’allumage de la composition retardatrice. La flamme est transmise au détonateur par la composition d’allumage.

L'étanchéité entre l'allumeur et le corps de grenade est assuré par un joint en caoutchouc présentant une languette cachant le percuteur (fléche). En reclinant la languette, on voie apparaître le percuteur dans sa position de sécurité maintenu par le levier d'armement. En son absence, le percuteur est alors en contact avec l'amorce. Après retrait du levier d'armement, il  peut être remis facilement dans sa position d'armement par basculement sur son pivot.
Le marquage du type d'allumeur, de délai, de lot et de fabriquant sont gravé sur le sommet du levier d'armement.

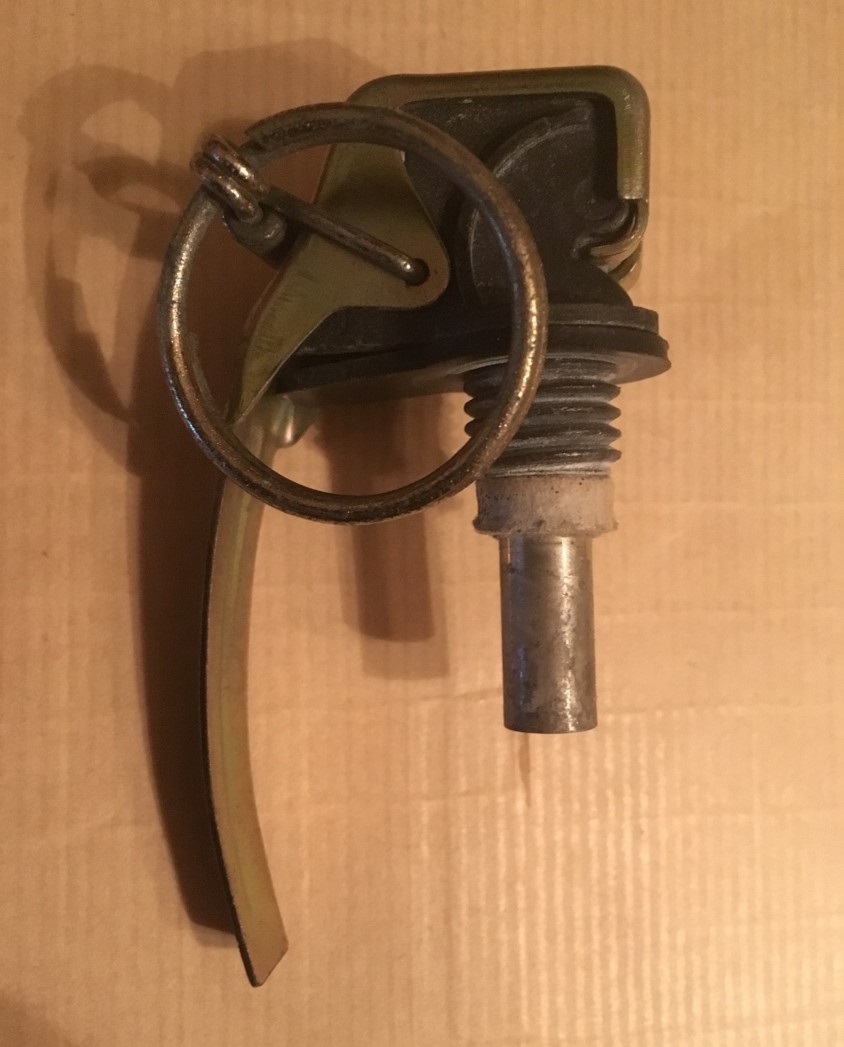

All f4

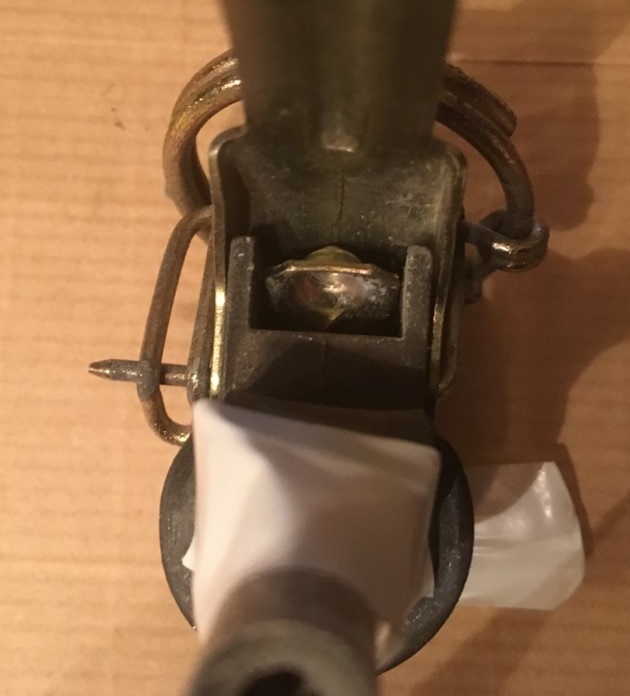

All f4 percuteur

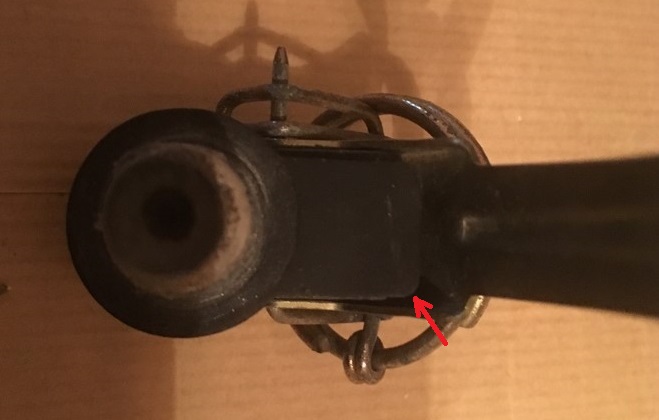

All f4 joint

Modèle F3 :
- modèle à détonateur pour grenades de guerre.
- longueur du tube (environ 30 mm).
- corps en alliage.
- levier incurvé.
- retard de 5 à 7 s et un détonateur.

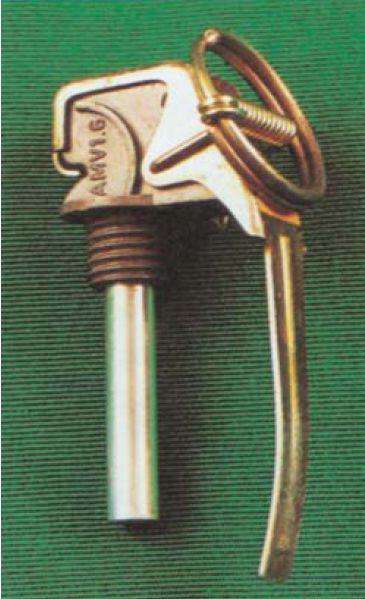

Ba f3

Modèle F4 :
- modèle à renforcateur pour grenades d'exercice.
- longueur du tube (environ 18 mm).
- corps en alliage.
- cuiller incurvée de 85 mm.
- retard de 5 à 7 s.



Modèle F4A :
- Identique au F4 mais corps en polyamide.

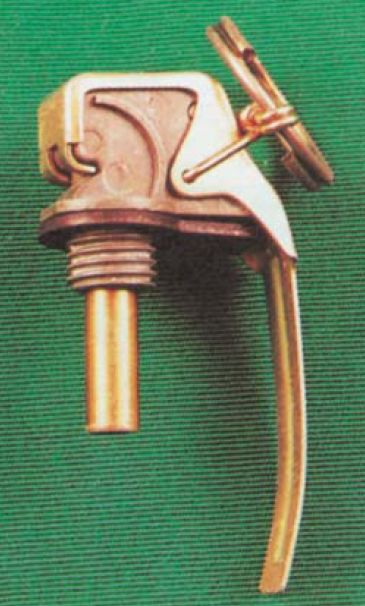

Ba f4

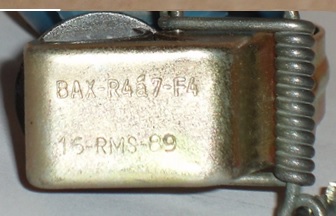

Ba f4 haut

Modèle F8 :
- modèle à renforcateur pour grenades fumigène.
- longueur du tube (environ 7 mm).
- corps en alliage.
- cuiller droite de 85 mm.
- retard de 2.5 s.



Modèle F8A :
- Identique au modèle F8 avec corps en polyamide.

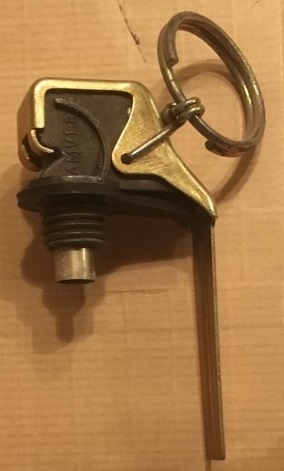

Ba f8

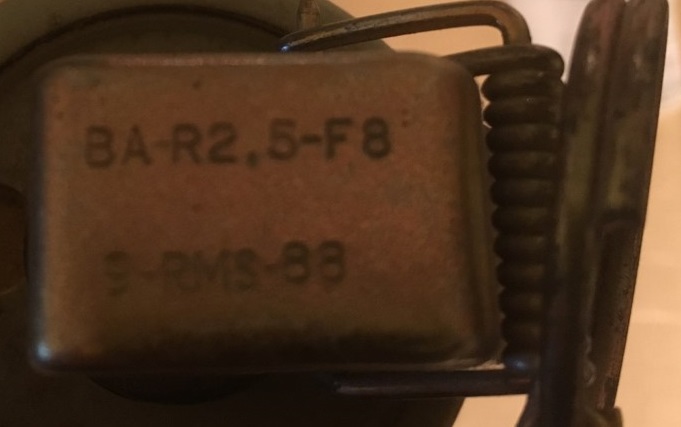

Ba f8 haut

Modèle 1748A :
- modèle à renforcateur pour grenades spéciales (aveuglantes et assourdissantes).
- longueur du tube (environ 6 mm).
- corps en polyamide.
- cuiller courbe de 85 mm.
- retard de 2 s.

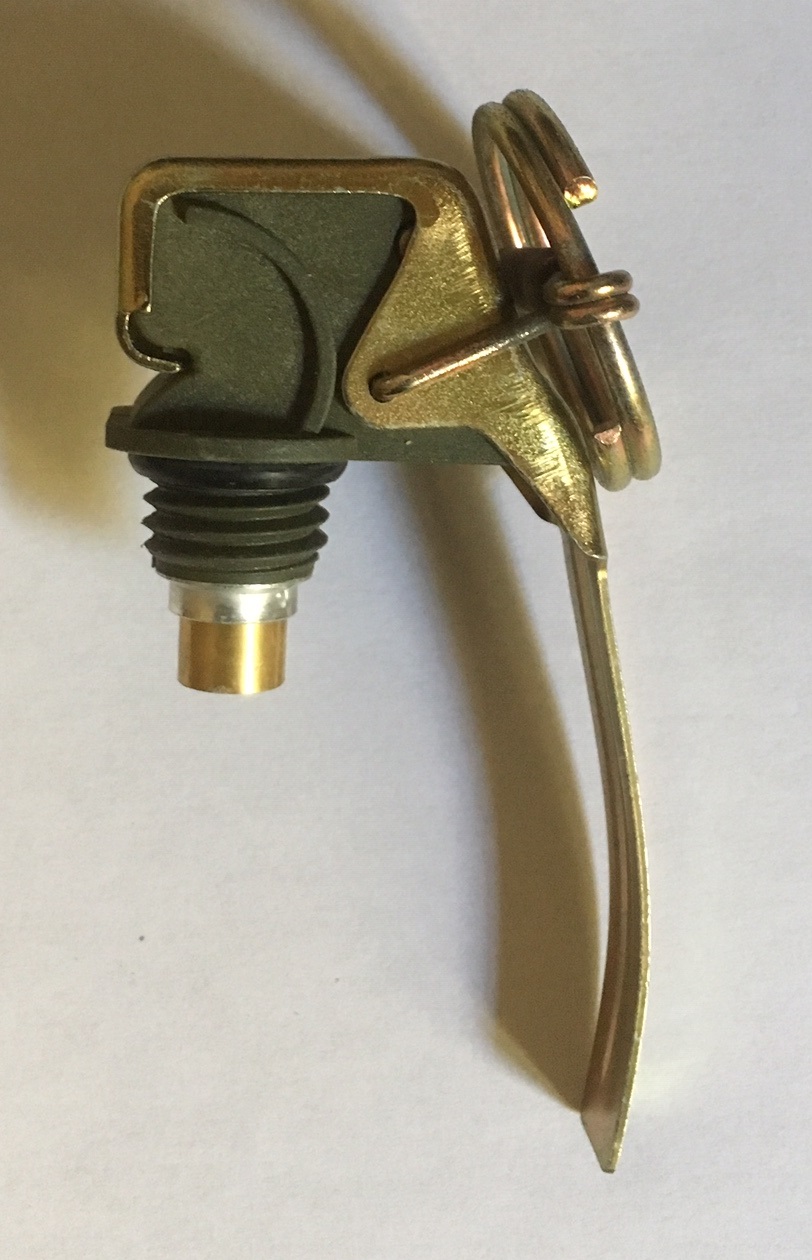

Ba 1748 a profil

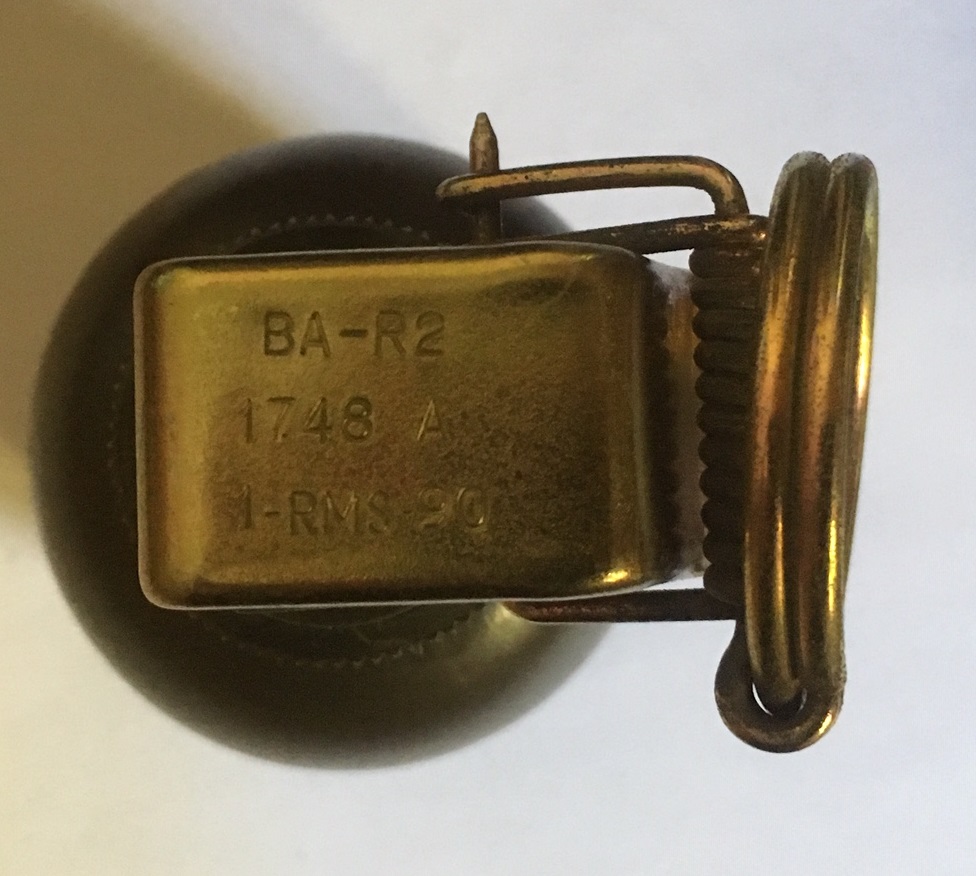

Ba 1748 a haut

Mécanisme à percuteur verrouillé

Le bouchon allumeur comprend :
- un corps en alliage léger ou en plastique dur ;
- un dispositif de sécurité constitué d'un levier de déclenchement immobilisé par une goupille de sécurité. Ce levier maintient en place un verrou et son ressort;
- un mécanisme de percussion comprenant un percuteur et son ressort. Le percuteur est immobilisé par le verrou;
- une chaîne pyrotechnique qui différe selon le modèle.

Le retrait de la goupille de sécurité provoque le déverrouillage du levier de déclenchement. Lorsque l'utilisateur le lâche, le levier de déclenchement pivote autour de son axe sous la poussée du verrou et de son ressort. Pour une ouverture supérieure à 60°, le levier de déclenchement s'échappe de son axe et se désolidarise du bouchon allumeur; le verrou est éjecté et libère le percuteur. Sous l'action du ressort de mécanisme le percuteur frappe l'amorce,. Celle-ci provoque l’allumage du retard. Ce dernièr excite le renforçateur de poudre noire qui projette un jet de flamme.

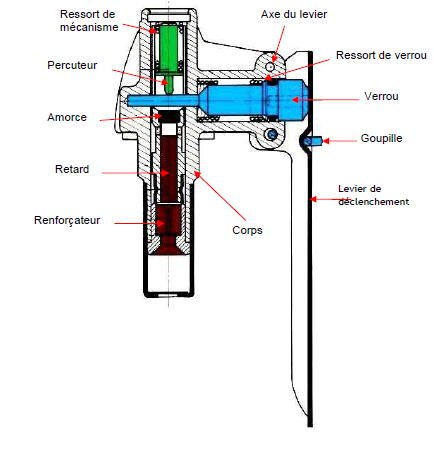

Ba f6 croquis

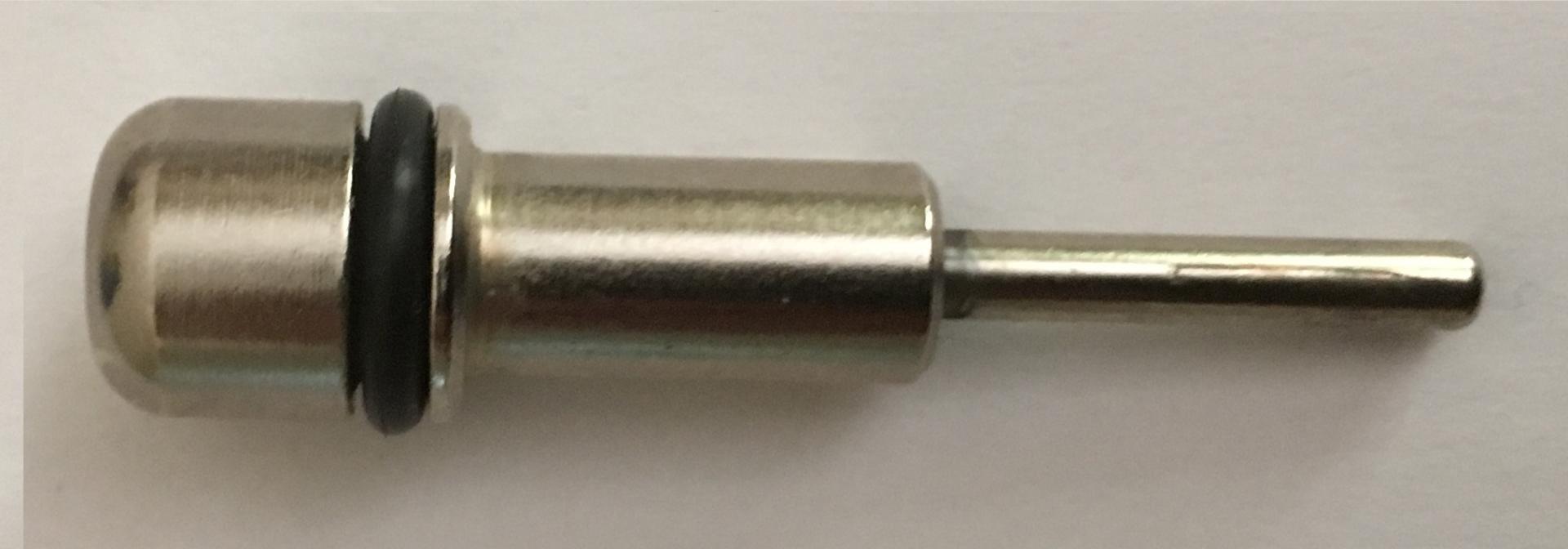

Verrou ba f6

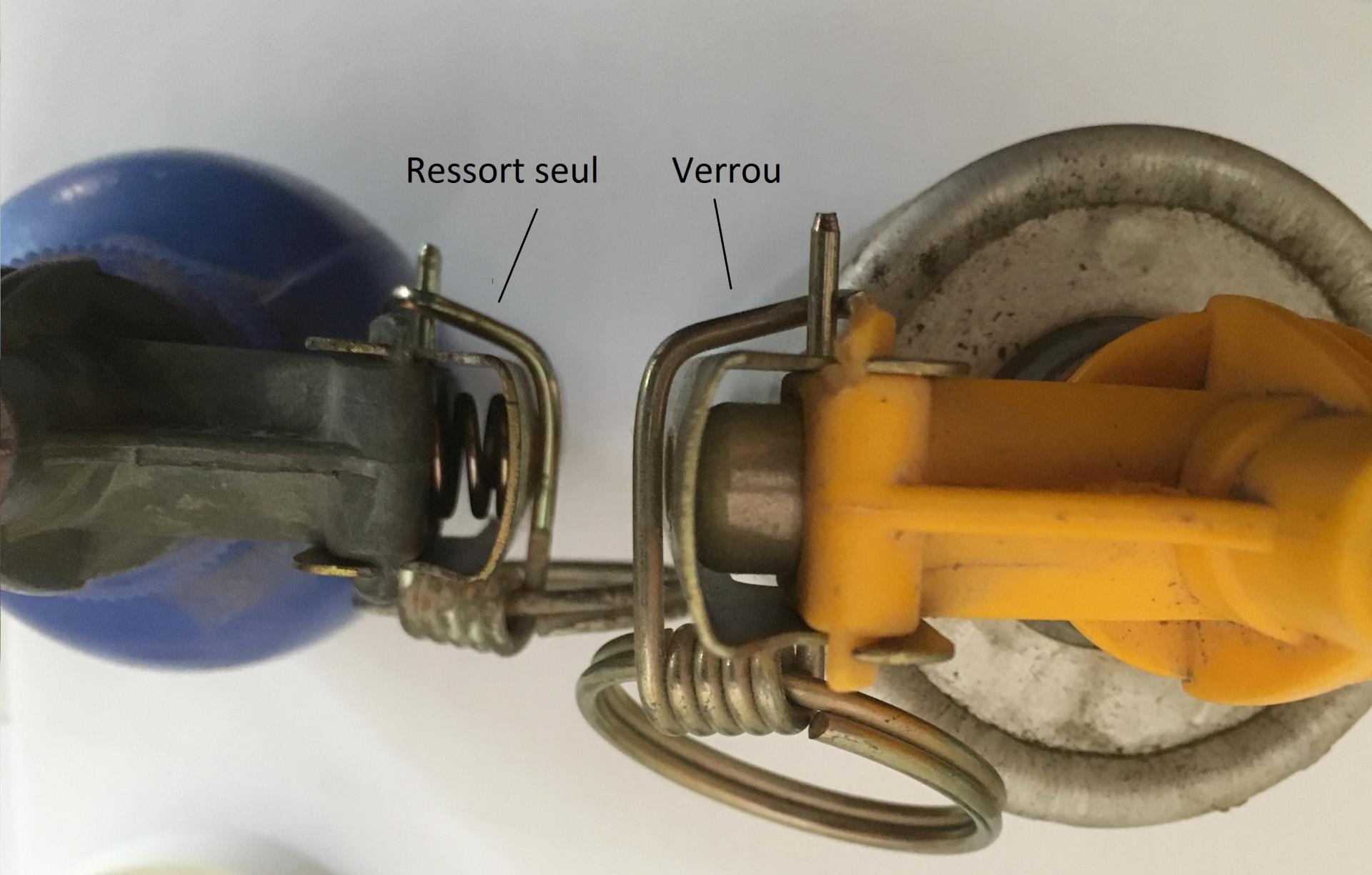

Verrou en place ba f6

Un fois le coup parti, le percuteur bloque l'accès du verrou qui ne peut être remis en place. Le verrou est visible entre le levier et le corps de grenade. Si celui-ci est visible soit le verrou a été coupé pour être repositionné, soit l'allumeur est actif !!!

Modèle F5 :
- modèle à détonateur pour les grenades offensives Mle 37 ou défensives Mle 37/46.
- corps en alliage.
- cuiller droite .
- retard de 4 à 7 s.



Modèle F5A :
- Identique au modèle F5 avec corps en polyamide.


Ba mle f5

BA Mle F5 corps en alliage

Of mle 1937

Modèle F6 :
- modèle à renforcateur pour grenades d'exercice.
- corps en alliage.
- cuiller droite .
- retard de 4 à 7 s.



Modèle F6A :
- Identique au modèle F6 avec corps en polyamide.

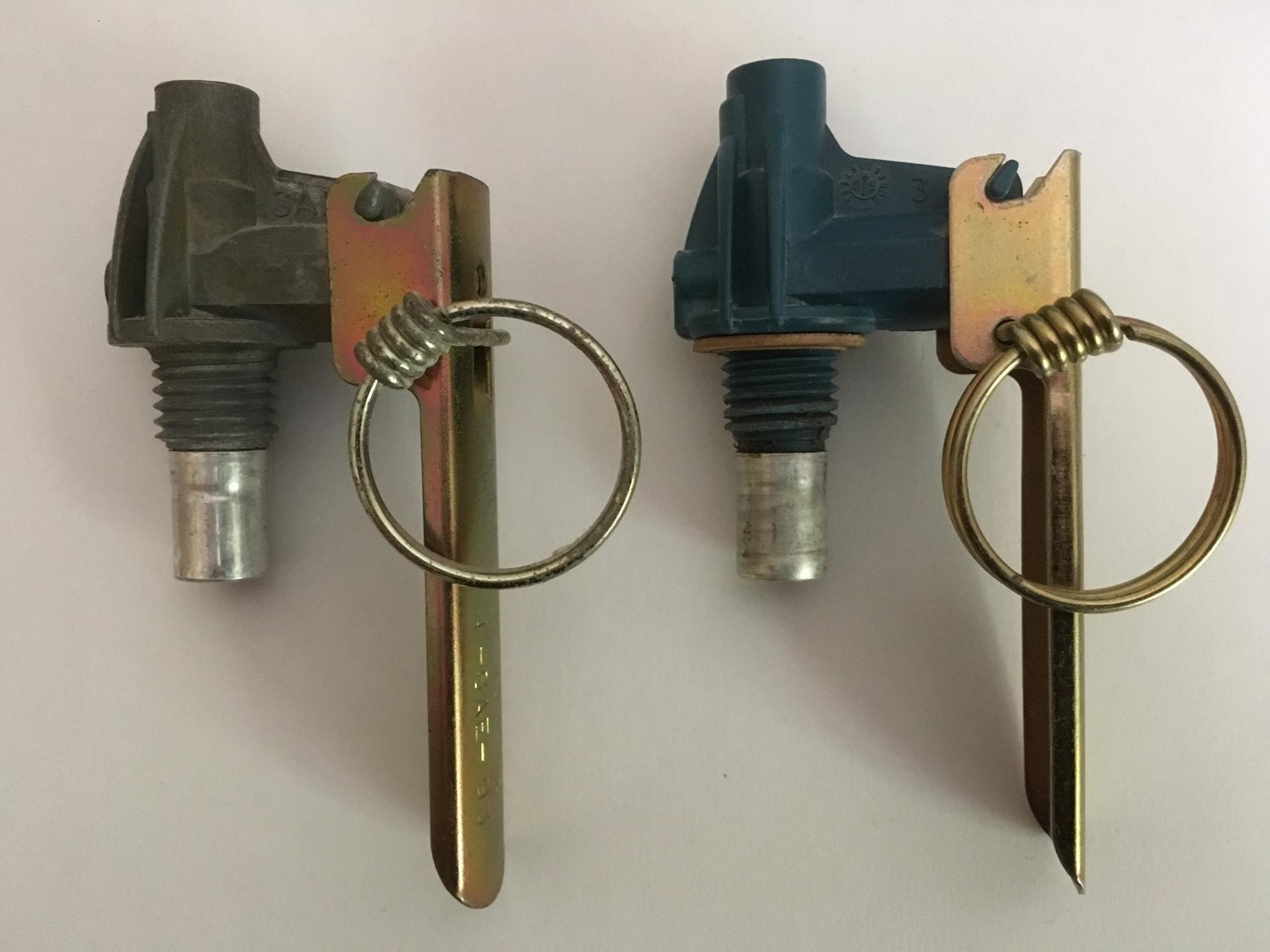

Ba f6 et f6a2

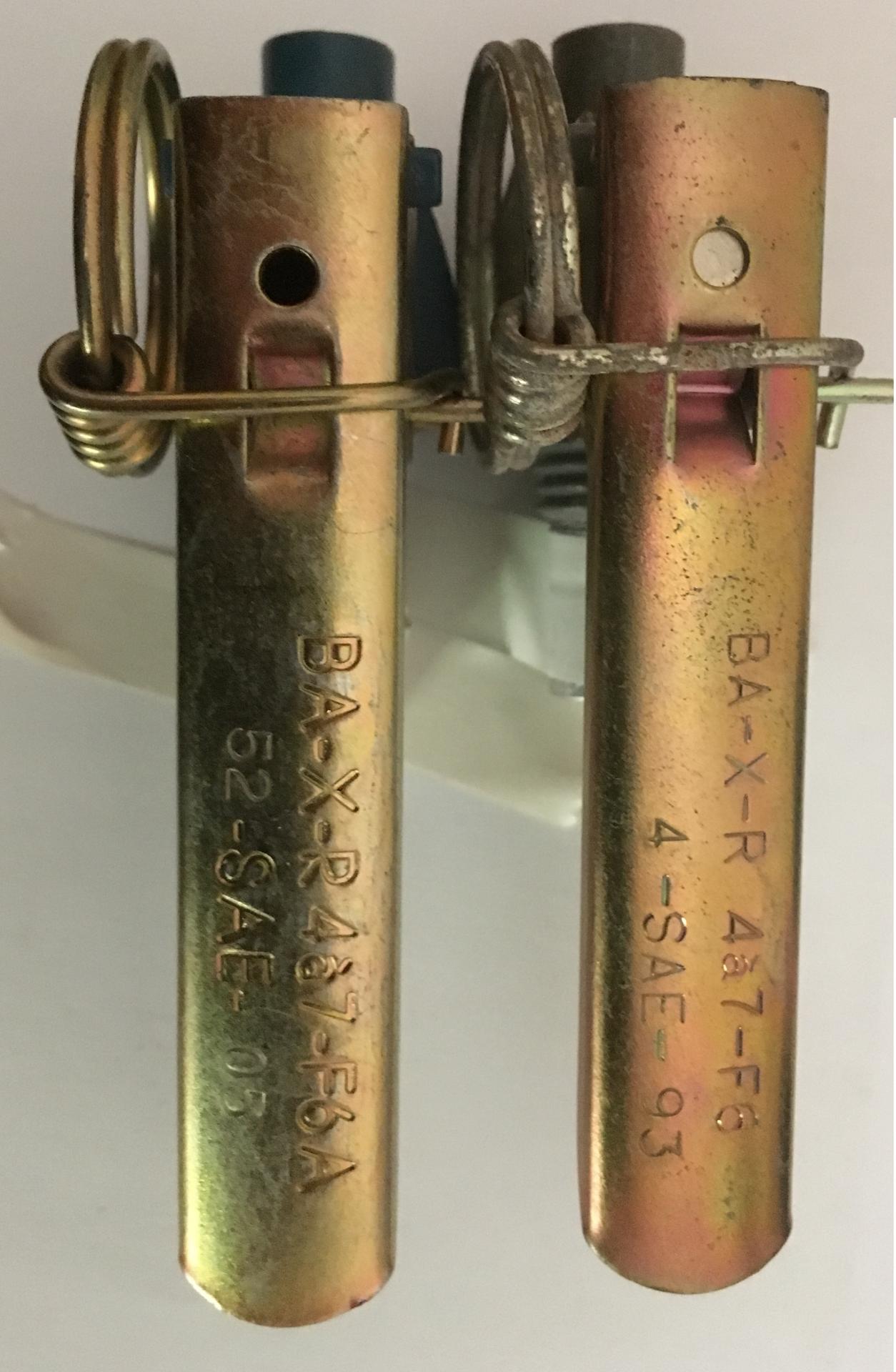

Ba f6 et f6a lat
