Artifice à fusil Mle 48-50

Artifice à fusil Mle 48-50

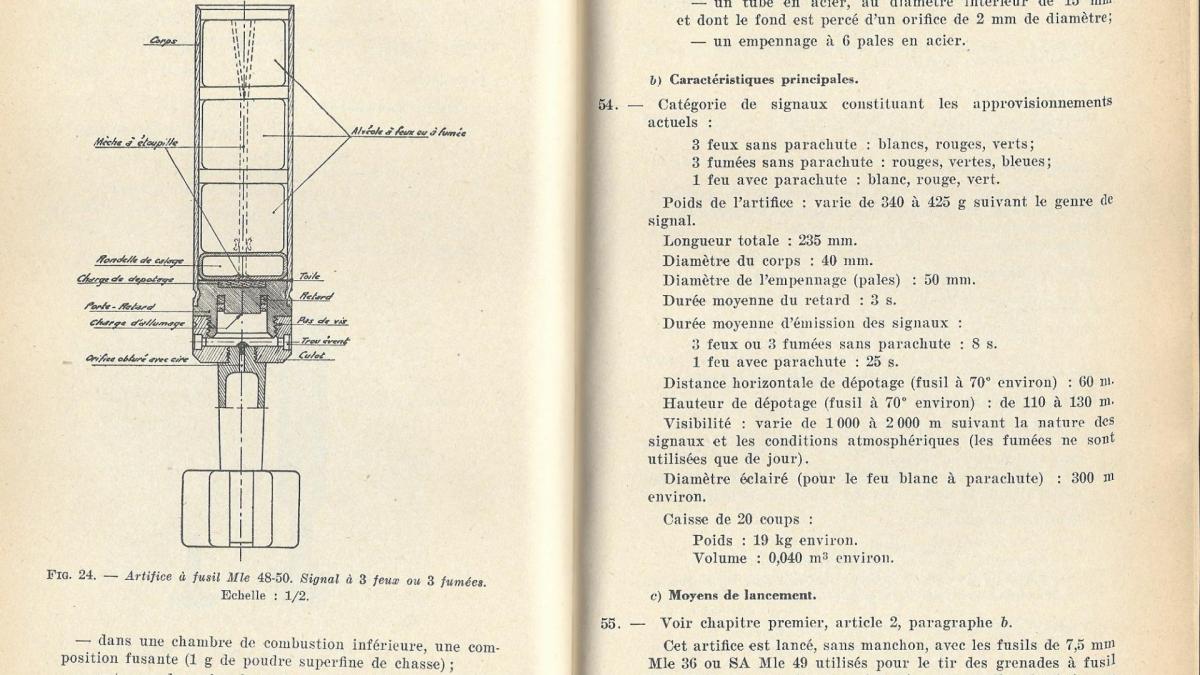

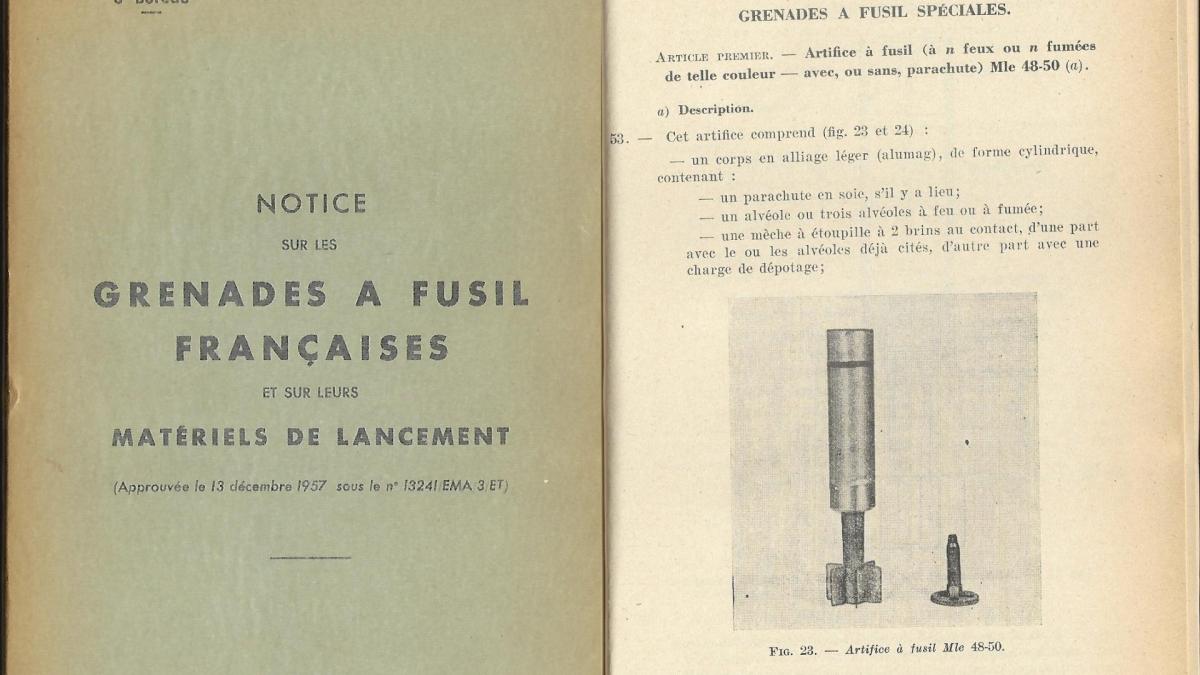

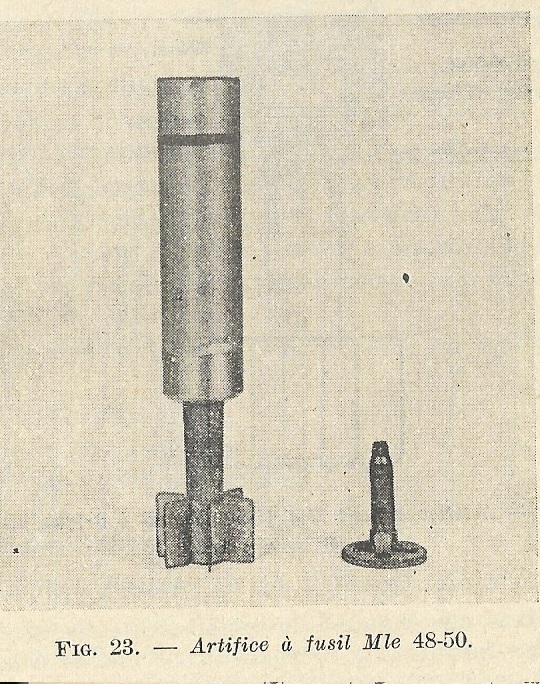

Le corps en alliage léger (alumag) est cylindrique de 40 mm de diamètre contenant l'artifice relié ou non à un parachute. Au corps est fixé un tube stabilisateur d'un diamètre interne de 15 mm avec un empennage à 6 pales d'un diamètre de 50 mm. Sa longueur totale est de 235 mm pour un point variant selon les artifices de 340 à 425 g.

Les artifices peuvent être constitués de :

  • 3 feux sans parachute : blancs, rouges, verts;
  • 3 fumées sans parachute : blancs, rouges, verts;
  • 1 feu avec parachute :blanc, rouge, vert.

Le dépotage se fait vers 110 à 130 m pour un tir vertical à 70°. La durée d'émission des signaux des feux ou fumées sans parachute est de 8 s et des feux avec parachute de 25 s. Le feu blanc éclaire une zone d'un diamètre de 300 m environ; les signaux et fumées sont visibles entre 1000 et 2000 m selon la nature du terrain et les conditions atmosphériques.





Les marquages présents sur le corps sont :

Un parachute stylisé si nécessaire puis " ECP - lot - année" en peinture noire sur la corps de la grenade.

Le type d'artifice :

- 1 feu avec parachute : une bande circulaire de la couleur du feu à l'extrémité avant de 12 mm de largeur.

- 3 feux sans parachute : 3 bandes de la couleur des feux à l'extrimté avant de 6 mm de largeur.

- 3 fumées sans parachute : 3 cercles de la couleur des fumées de 6 mm de diamètre suivant une génératrice.

Artifice 48 50 marques







Le diamètre du tube stabilisateur n'étant que de 15 mm, l'artifice est prévu pour être placé directement sur le canon du fusil MAS Mle 36 ou SA Mle 49 sans manchon. Le tir s'effectue à l'aide d'une cartouche sans balle placée dans le tube stabilisateur.

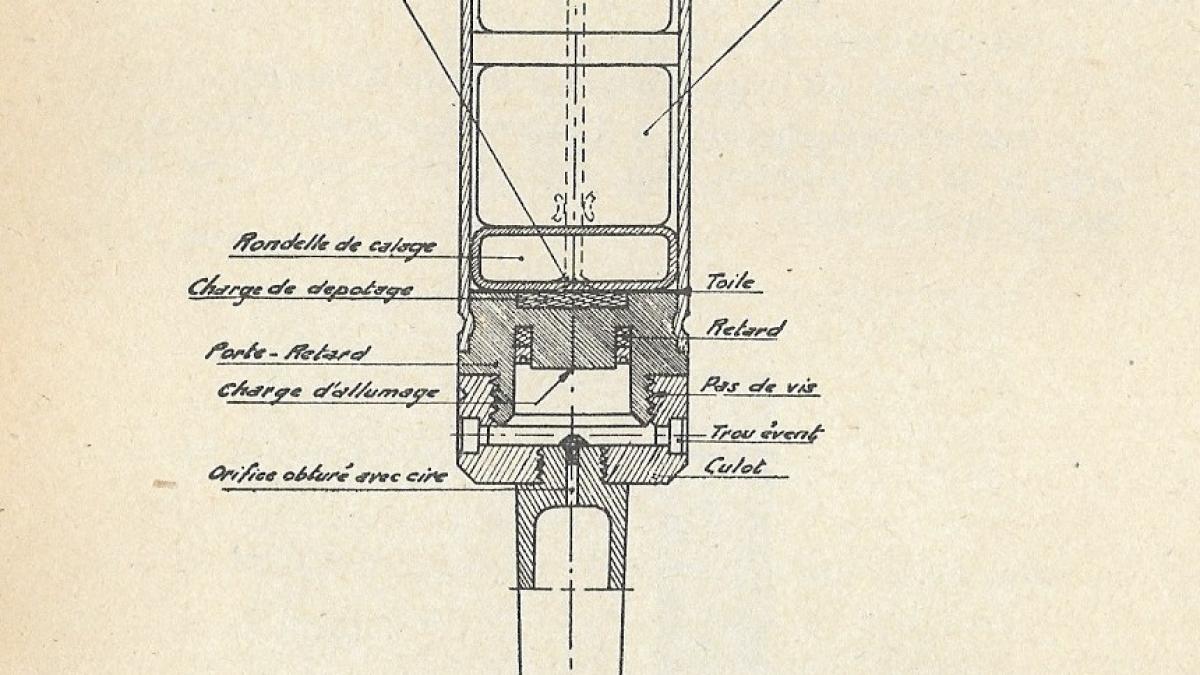

Les gaz émis au moment du tir allume du pulvérin par l'intermédiaire d'un canal de transmission obturé à la cire jusqu'à une charge d'allumage d'un gramme de poudre de chasse, déclenchant un retard et le dépotage. Deux évents latéraux sont situés au niveau de la chambre de combustion.
