Artifice de signalisation de 40 mm Mle 1959

Artifice de signalisation de 40 mm Mle 1959

La grenade est identique au modèle 1952 par sa forme et sa taille.

Elle se différencie :

  • par la forme en T des  pales en T et en matière plastique pour les types tardifs (couleur verte). La forme précoce couleur alliage garde des pales en L.
  • un poids supérieur de 335 g
  • par les artifices proposés :
    • 1 feu blanc ou rouge ou vert à parachute
    • 3 feux blancs ou rouges ou verts
    • 1 fumée jaune ou rouge ou verte, à parachute
    • 3 fumées jaunes ou rouges ou vertes.

Le dépotage a lieu en général vers 100 m d'altitude. La durée du signal dure 25 secondes en présence d'un parachute et 7.5 secondes sans parachute. Le diamètre d'éclairement du feu blanc à parachute est de 300 m.

Grenade eclairante pales
Grenades eclairante 52 et 59

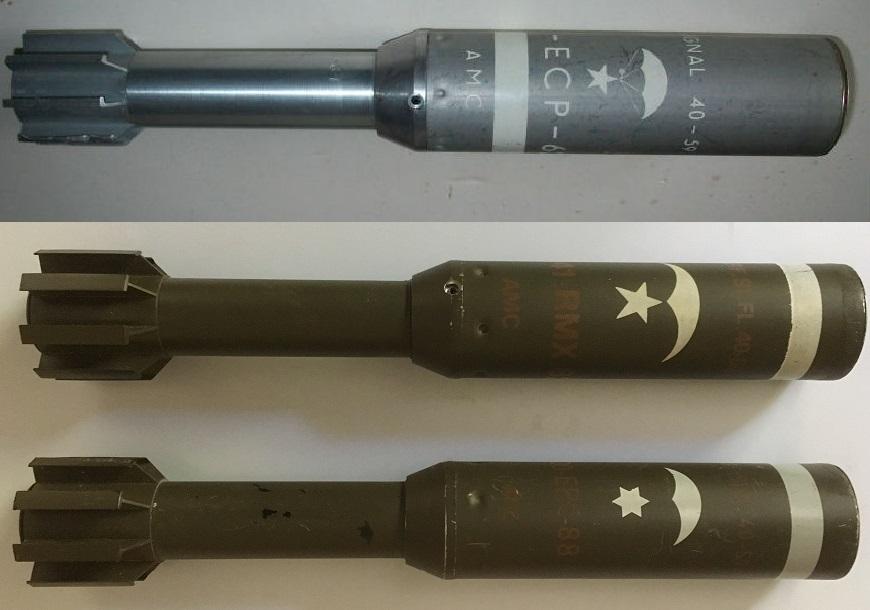

Il existe deux variations en couleur :

  • précoce : couleur de l'alliage non peinte avec une bande circulaire blanche de 10 mm de large au dessus du porte retard identique au modèle 52 mais la bande noire du tube stabilisateur est supprimée.

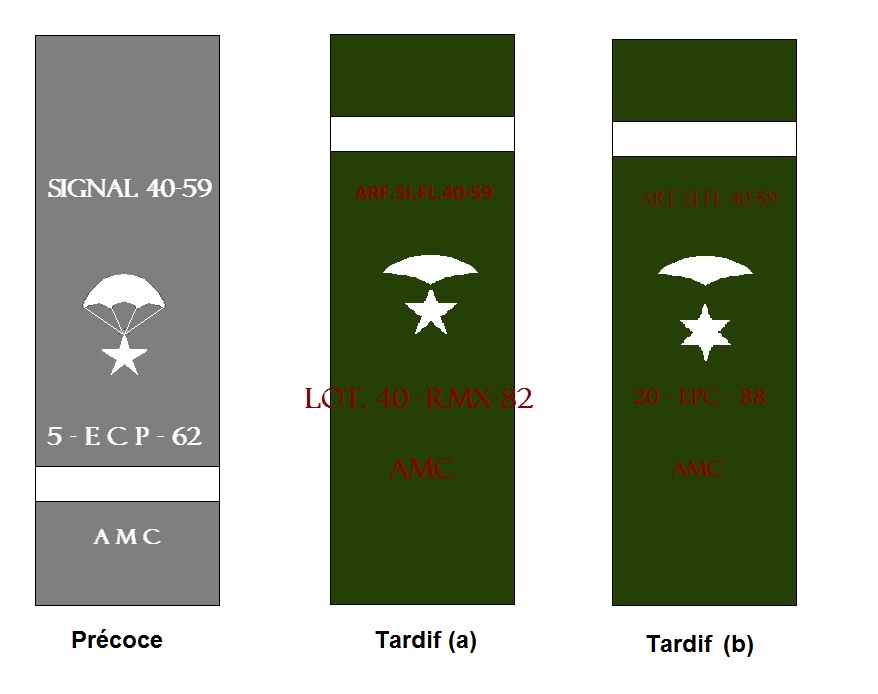

    • Marquage en blanc sur directrice : type précoce de l'ECP (Ecole Centrale de Pyrotechnie)
  • tardive : peinte en vert kaki avec marquages en rouge foncée avec une bande circulaire blanche de 10 mm à l'extrémité supérieure.
    • Type tardif (a) : marquage en rouge foncé sur directrice / étoile à 5 branches de RMX (Ruggieri usine de Monteux)
    • Type tardif (b) :  marquage en rouge foncé sur directrice / étoile à 6 branches de l'EPC (Société Anonyme d’Explosifs et de Produits Chimiques Saint Martin de Crau).



Pas d'informations sur la désignation des autres types de feux.

Grenades a fusil inf 401 2 1966 p34 35Réglement sur l'armement de l'infanterie - Deuxième partie Les munitions - Titre V Les grenades à fusil - Edition 1966 INF 401/2
