Grenade à fusil antipersonnel de 50 mm Mle 1948

Grenade à fusil antipersonnel de 50 mm Mle 1948 :

Cette grenade correspond à l'évolution de la grenade de 50 mm Mle 1939 qui pouvait déjà être tirée par le fusil Mas 36. Son corps est en fonte aciérée de forme cylindro-bi-ogivale d'un diamètre maximum de 50 mm. L'empennage plus long de 35 mm que le modèle 1939, comporte 3 ailettes à double pale en acier d'un diamètre intérieur 15 mm et extérieure 40 mm. La fusée d’ogive 19/23 modèle 1939 modifié 1947 type R.S.A. (Remondy sans armement) fonctionnant par inertie après écrasement du percuteur vissée dans la tête de gaine. Sa longueur est de 199 mm pour un poids de 485 g dont 75 g d’explosif (schneidérite, tolite ou explosif NX). Le lancement était assuré par cartouche spéciale à balle en bois modèle 30 et permettait d'atteindre une portée de 260 m.
Le grenade de guerre était peinte en noire avec une ogive rouge puis en vert foncée avec marquage en jaune.
Elles sont conditionnées en caisse de 20 Kg contenant 20 grenades et de boites de 10 fusées placées dans des étuis individuels.



Guide technique AP Mle 1948

Fusée d'ogive 19/23 Mle 1939 M 47 :

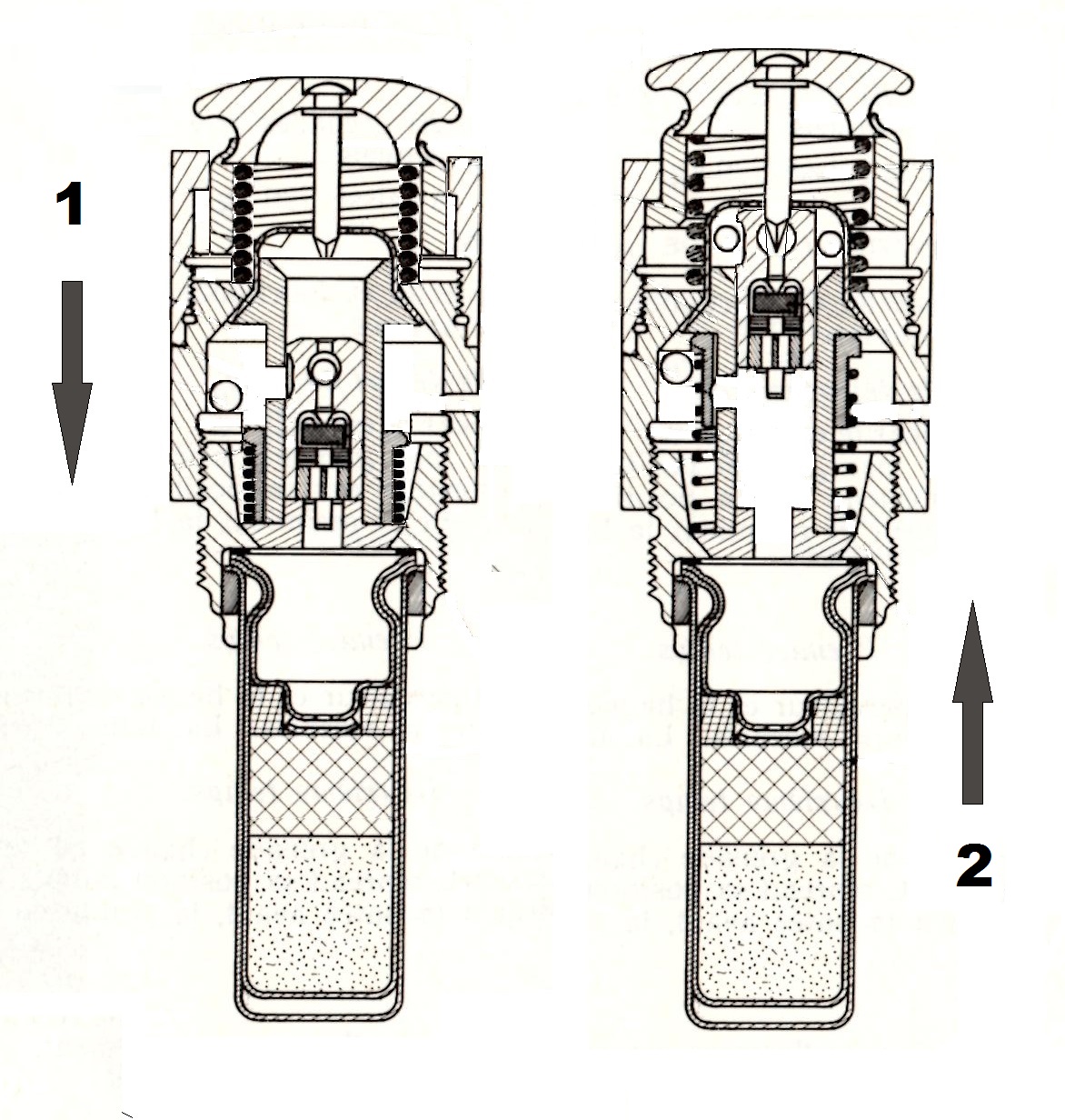

La fusée est sécurisée par une goupille passant dans les spires du ressort de la bague d'armement qui doit être retirée avant lancement.  Le système d'armement se compose d'un percuteur et d'une bague d'armement tous les deux maintenus en position avant sous l'action de leurs ressorts.  Avant le tir, la bague d'armement maintient la bille d'armement dans son logement et bloque le porte amorce loin du percuteur. Au départ du coup (1), le percuteur et la bague d'armement reculent par inertie en comprimant leurs ressorts. La bille d'armement s'échappe de son logement. Dès que l'acélération de la grenade change de sens (2), le percuteur sous l'action du ressort reprend sa position initiale. Le porte amorce avance par inertie jusqu'à la butée avant, la pointe du percuteur écarte les billes de sécurité. A l'impact la percussion de l'amorce est assurée par refoulement du percuteur et par déplacement du porte-amorce vers l'avant.

Fusee 19 23 mle 1939 mod 47 fonctionnement
