Grenade explosive de 50 mm F.A. Mle 1939 (Grenade Nahan)

Grenade explosive de 50 mm F.A. Mle 1939 (Grenade Nahan) :
Le corps du projectile est ovoïde en fonte aciérée à ceinture cylindrique striée pour empêcher le vent. Son corps ovoïde est peint en jaune, la collerette est peinte en rouge. L’empennage est en alliage d’aluminium, il est constitué d’un tube muni d’évents et de six ailettes. La charge est de 73 g d’explosif NX ou 55 g de tolite.  A l’impact, cette grenade produit des éclats vulnérants dans un rayon de 30 mètres équivalents à la grenade V.B. ou F1.
La fusée de 19/23 Mle 1939 en alliage léger ou en laiton s’arme au départ du coup par avance de l’amorce par refoulement du percuteur. Elle assure une sécurité de bouche de 3 mètres.
La grenade Nahan pouvait être tirée à partir d’un fusil muni d’un manchon de 22 mm s’adaptant au fusil de 7.5 mm ou 8 mm par une virole ou  tirée par le lance-grenades Mle 1937 muni d’une charge propulsive (étui en aluminium d’1.4 g de balistite amorcé au culot). Son poids était de 470 g pour une longueur de 164 mm.

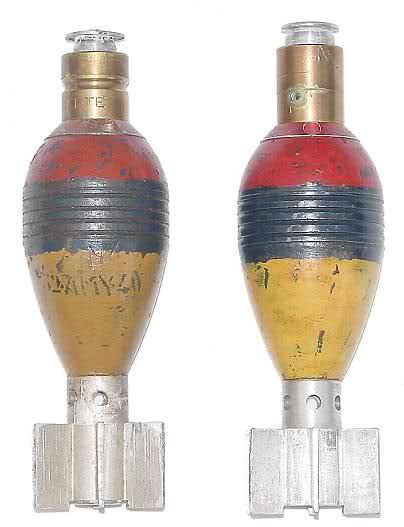

34s1py1
Grenade inerte 50 mm

Grenade d’exercice de 50 mm Mle 1939 :
Elle est identique équipée d'une fusée active et d'une légère charge de poudre noire. Marquage ogive supérieure bleue.

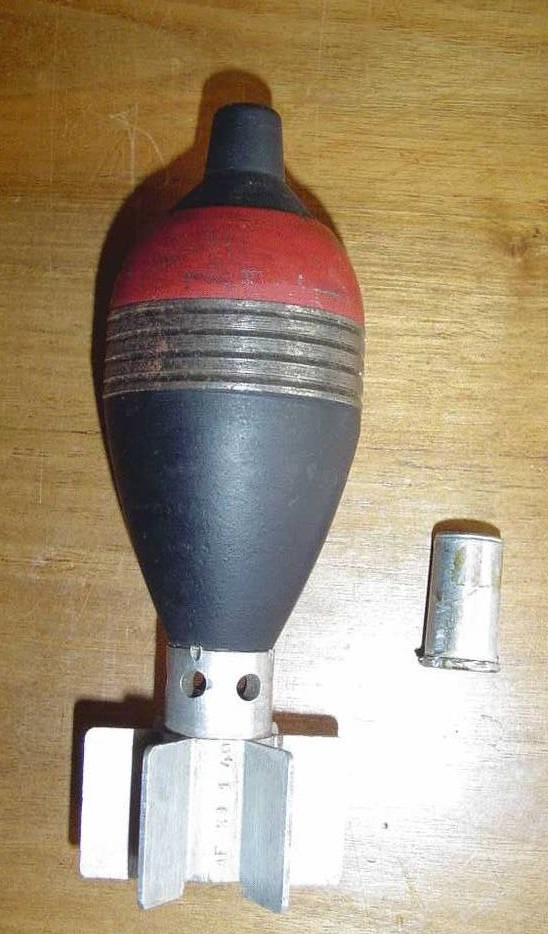

Grenade inerte de 50 mm Mle 1939 :
Elle identique mais équipée  d'une fusée inerte et d'un corps de projectile Mle 1937. Marquage ogive supérieure blanche.
