Grenade VB d'illumination

Grenades VB d'illumination :

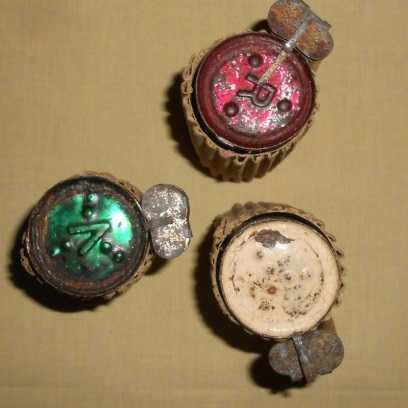

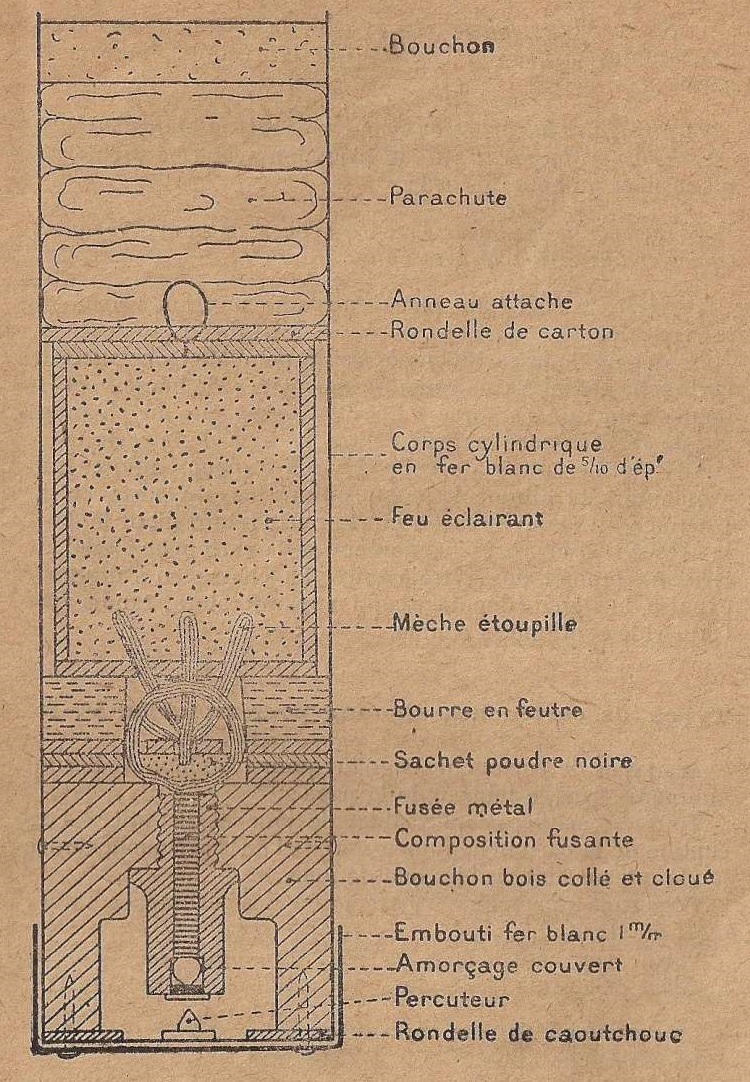

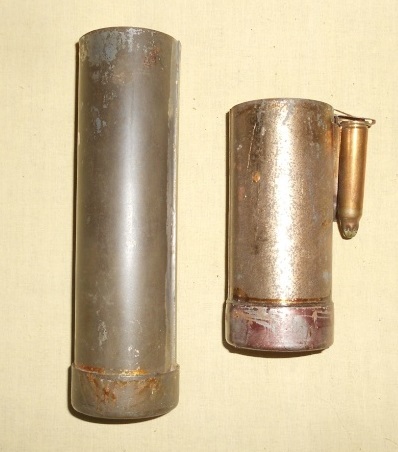

C'est un cylindre d'un diamètre de 50 mm contenant à sa base un bouchon de bois qui reçoit un système d'amorçage à retard. Un embouti en fer blanc portant un percuteur en son centre coiffe la base et est maintenu à distance par des clous. Au départ du coup, l'embout s'enfonce dans le bouchon de bois et vient percuter l'amorce qui transmet le feu à un retard de 4 secondes qui au sommet de la trajectoire actionne une charge de poudre permettant le dépotage et l'allumage d'une mèche à étoupille relié au pot fumigène. Sur les grenade VB à signal de plus petite taille, le sommet du cylindre est fermé par une rondelle en carton et un bouchon avec une marque en relief. Les grenades VB éclairantes sont plus longues en raison de la présence d'un parachute permettant de ralentir la chute du pot éclairant. Elles sont obturées de la même manière et marquée en relief. Une cartouche propulsive sans balle était fixée par une agrafe à la grenade.

Les signaux sont à 1 étoiles, 3 étoiles, 6 étoiles blanches, rouges ou vertes sans parachute. Les signaux à parachute sont blanc, rouge, vert et à chenille de 5 feux blanche, rouge, verte. Il existait également un VB à parachute de fumée jaune ou rouge uniquement visible de jour.





Vbillumination

Références

Les grenades françaises de la grande guerre Patrice Delhomme

Les grenades à fusil françaises Gazette des ames N°111 Patrice Delhomme

Manuel du gradé d'infanterie Edition 1935 p 354.

http://www.militaria1940.fr/t2339-grenade-a-fusil-vb-fumigene - VB d'illumination
