Grenade VB porte message

Grenade VB porte message :

Aussi dénomée grenade lance message Bessières, cette grenade sert à envoyer un message à travers les lignes de combat. Elle est composée d'un corps cylindrique en fonte de 50 mm de diamètre, tronconique à sa partie supérieure recevant une gaine fermé par un bouchon fileté. La gaine contient un étui en fer blanc qui contient la cartouche sans balle permettant le lancement de la grenade et secondairement le message à envoyer. L'extrèmité inférieure reçoit un mécanisme d'amorçage par inertie qui enflamme une composition fumigène rouge. La fumée se manifeste quelques seconde après le lancement et permet de suivre la trajectoire du projectile et en localise la chute. Elle persiste de 35 à 45 secondes. La grenade doit être placée dans le tromblon bouchon vert le bas.

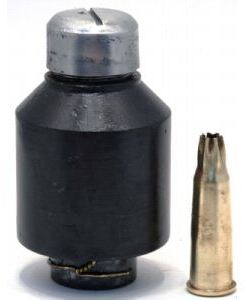

Vb portemessage

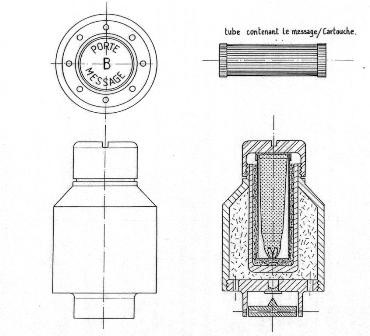

Vb porte message schema 1

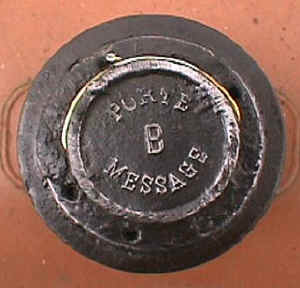

Vbportemessage1

Références

Les grenades françaises de la grande guerre Patrice Delhomme

Les grenades à fusil françaises Gazette des ames N°111 Patrice Delhomme

Manuel du gradé d'infanterie Edition 1935 p 354.

http://www.militaria1940.fr/t2339-grenade-a-fusil-vb-fumigene - VB d'illumination
