32 - Allumeur Bornstein Modèle 1935

L’allumeur Mle 1935 est une création de l’inventeur Bornstein qui fut refusé initialement en France mais adopté par les polonais et monté sur une copie de F1 sous la dénomination de Grenade Mle 1931. L'adoption de l'allumeur Mle 35 survient moins de 4 ans après l'adoption de l'allumeur Bourny Mle 31.

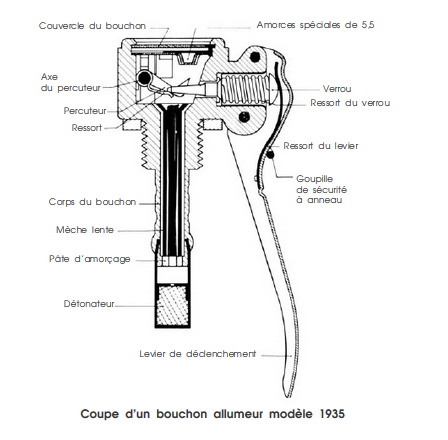

Le bouchon est en alliage de plomb moulé et pèse environ 140 g. Il est composé d'une tête cylindrique refermé par un capot serti et imperméabilisé par un joint en cuir. Dans la cavité de la tête, un double percuteur relié à un ressort en épingle est maintenu bandé à distance de deux amorces par un verrou en forme d'épingle.  Le verrou est sous tension par l'intermédiaire d'un ressort en spirale et maintenu dans la tête par un levier d'armement pivotant immobilisé par une goupille à anneau. Lorsque la grenade est dégoupillée et lancée, le levier pivote sous l'action du ressort de verrou qui est éjecté et libère le percuteur. La flamme est relayée à une mèche fusante d'un retard variable selon le modèle de BA par l'intermédiaire d'une trainée de pulvérin.
Le BA 35 devait remplacer le BA 1916 B puis le BA By31 et équiper les nouveaux modèles OF 37 et DF37. A la veille de la guerre, les nouveaux types de grenade n’ont pas remplacé les grenades OF1 et F1 dans les unités. Les stocks de la première guerre sont énormes et suffisent lors de l’entrée en guerre. Les nouveaux modèles devaient être diffusés à la troupe en remplacement des pertes et utilisations mais la brièveté du conflit en décide autrement. La généralisation et l'apparition du BA35 sur les livrets d’instruction se fera après guerre et sera réglementaire pendant plus de 40 ans.

Codes couleur et variantes de l'allumeur Mle 1935

Le bouchon allumeur Modèle 35 sera réglementaire pendant plus de 40 ans en France et sera décliné en de nombreuses variations.

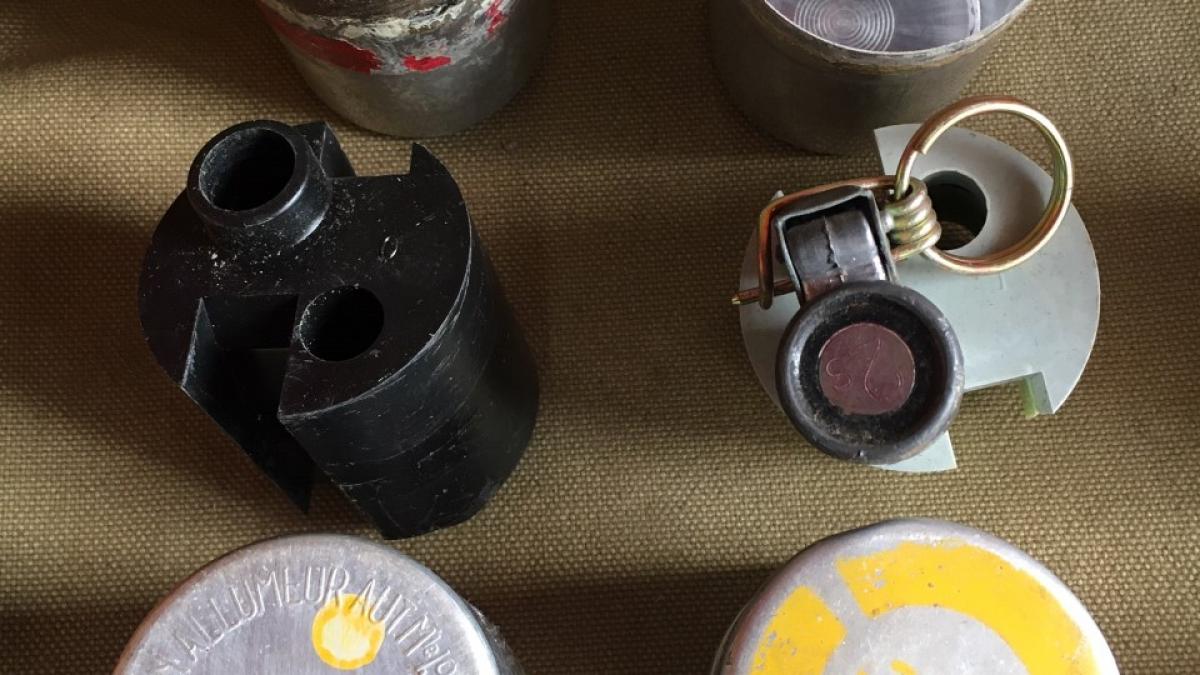

Bouchon allumeur Modèle 1935 avec détonateur retard de 4 à 7 secondes

C'est le modèle standard pour grenades explosives (Modèle OF37, Modèle DF 37/46, Modèle 54, Modèle au phosphore).

Le couvercle de bouchon est peint en noir sans inscrisption.

Le levier d'armement est incurvé et reçoit un carré blanc ou jaune à la base du levier.

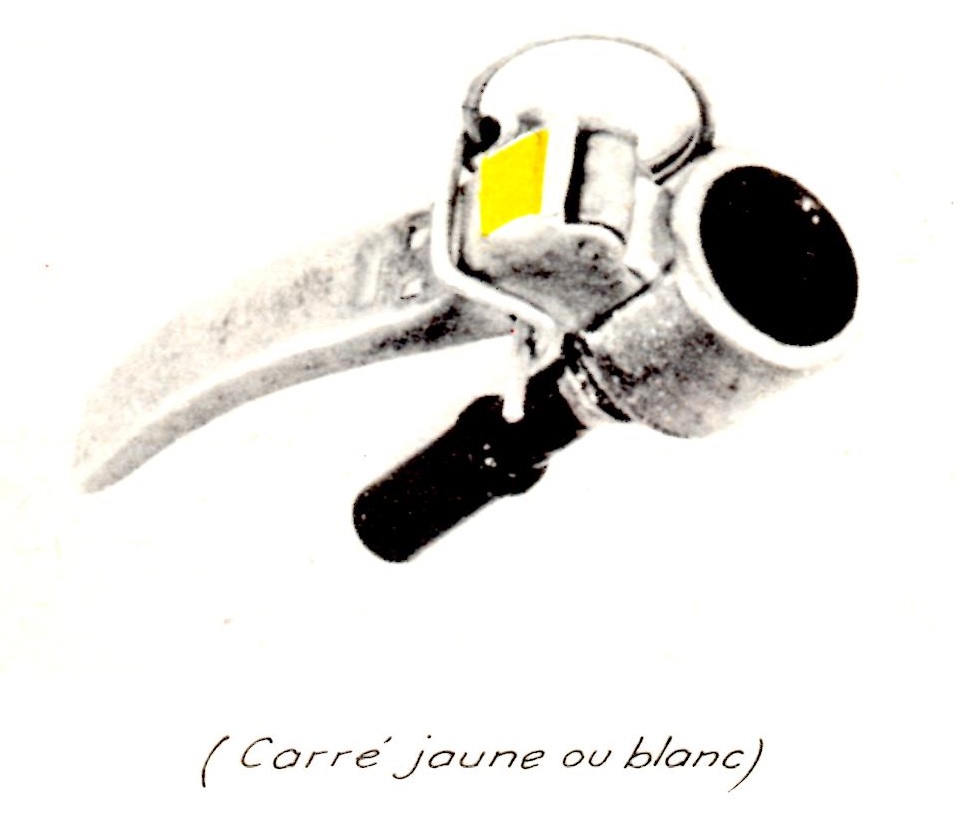

BA35 à detonateur 4 a 7 s

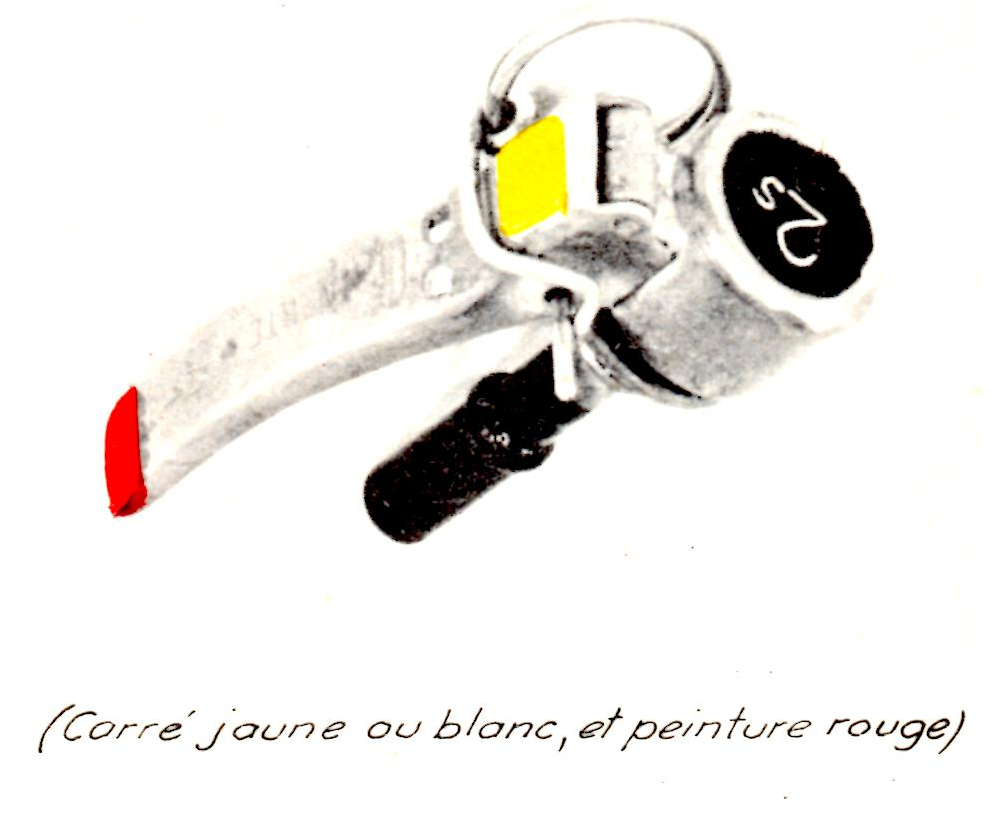

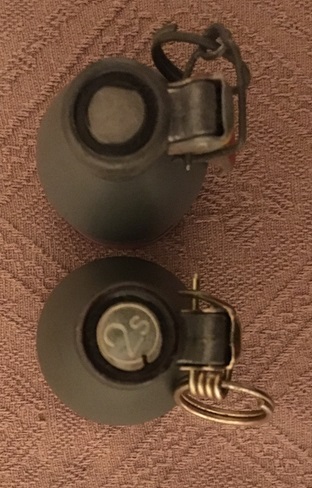

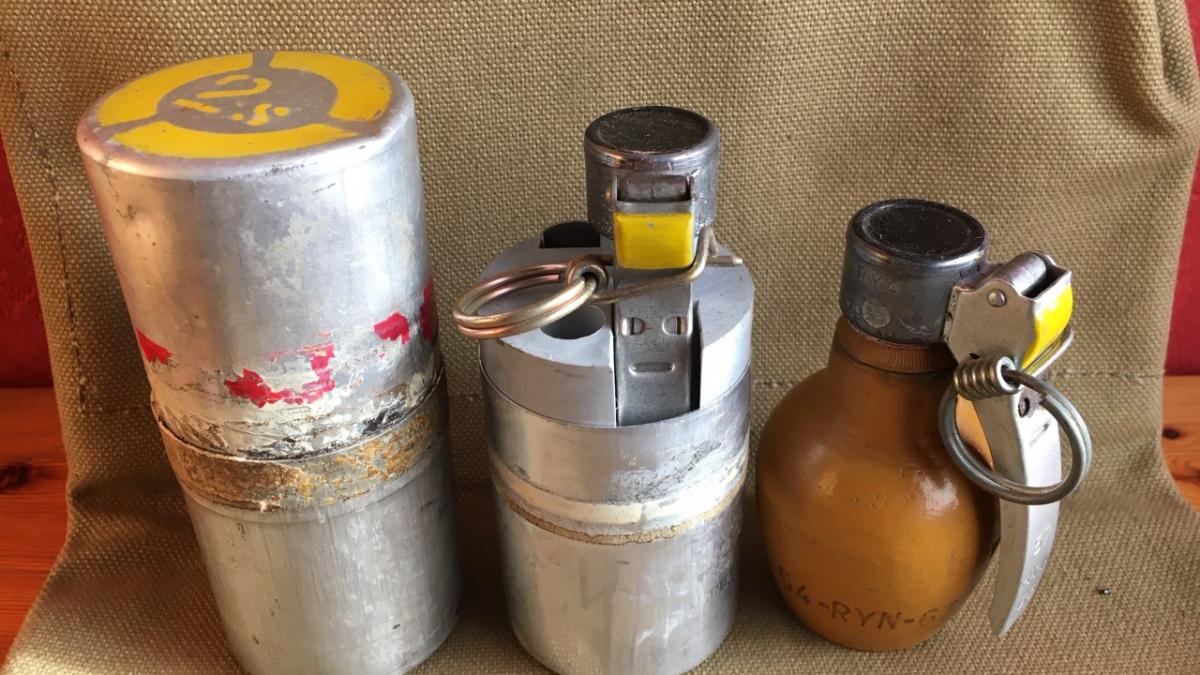

Bouchon allumeur Modèle 1935 avec détonateur retard de 2 secondes

C'est le modèle  pour grenades lacrymogènes (Modèle 51 et 59)

Le couvercle de bouchon est peint en noir avec une inscription en creux  "2s" blanche ou cerclé noir.

Le levier d'armement est incurvé et reçoit un carré blanc ou jaune à la base du levier et une marque rouge à son extrèmité (modèle ancien) qui disparait sur les modèle plus récent.

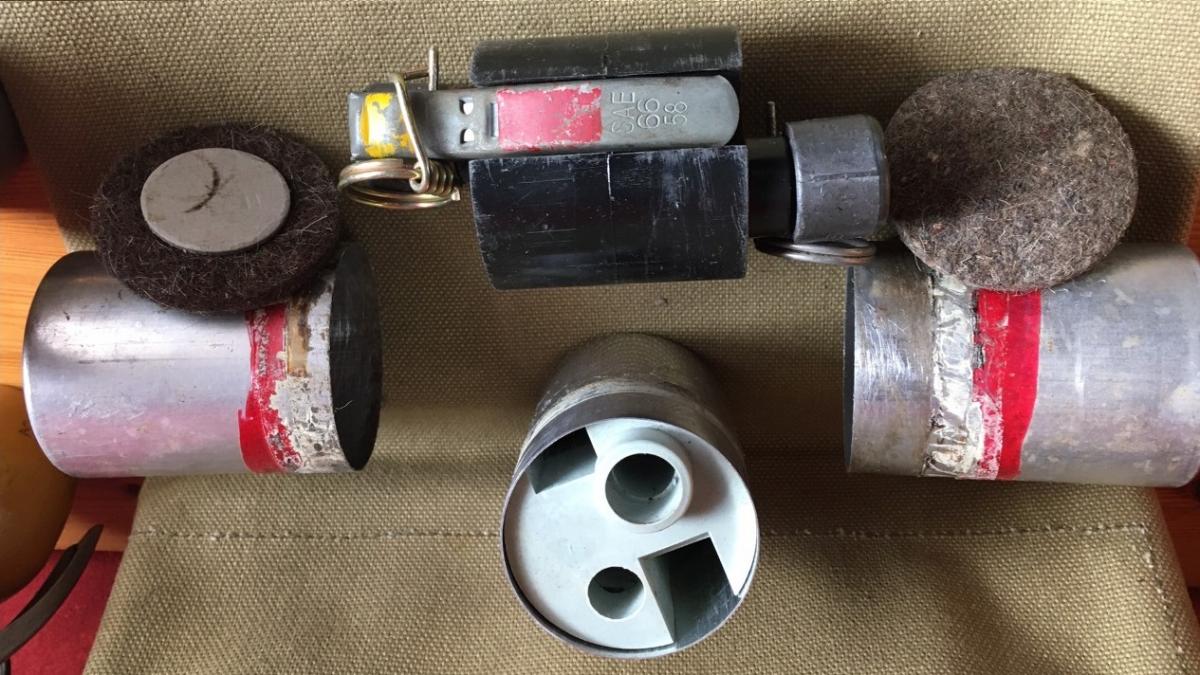

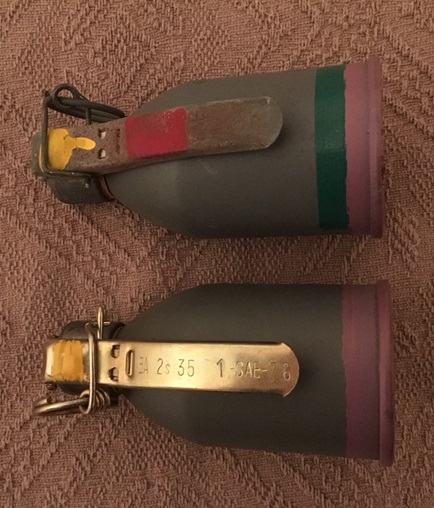

 Le levier d'armement est marqué du Fabriquant - N° lot -  Année sur les modèles ancien puis "BA 2 s 35   - N° lot - Fabriquant -  Année" sur les modèles récents.

BA35 à detonateur 2 s

Bouchon allumeur Modèle 1935 sans détonateur retard de 2,5 secondes

C'est le modèle  pour grenades fumigènes Modèle 56.

Le couvercle de bouchon est peint en noir avec une inscription en creux blanche "2,5s".

Le levier d'armement est droit sans marque de couleur.

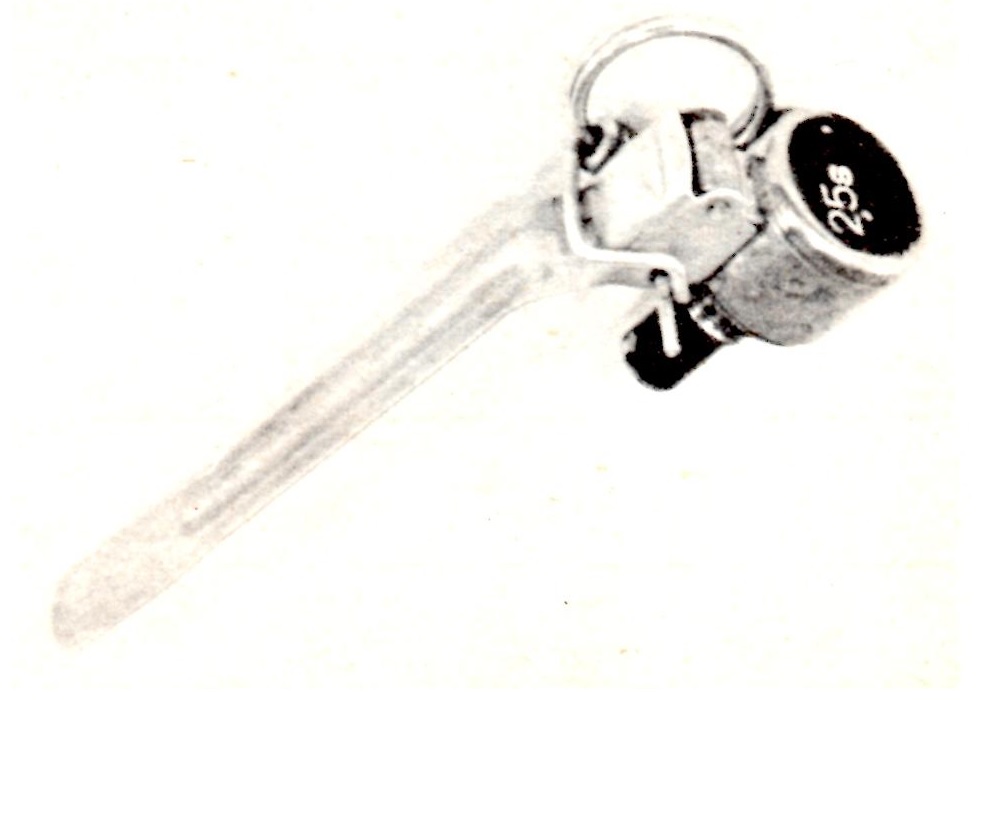

BA35 à detonateur 2,5s

Bouchon allumeur Modèle 1935 sans détonateur retard de 2 secondes

C'est le modèle  pour grenades fumigènes Modèle 56.

Le couvercle de bouchon est peint en noir avec une inscription en creux blanche "2s".

Le levier d'armement est droit avec une marque de couleur bleu à la base du levier .

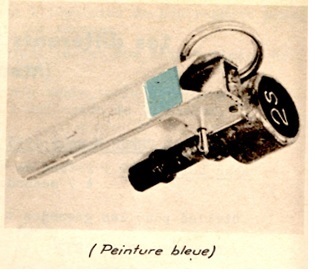

BA35 sans détonateur 2 s

Bouchon allumeur Modèle 1935 sans détonateur retard de 4 à 7 secondes

C'est le modèle pour grenades d'exercice.

Le couvercle de bouchon est peint en noir sans inscription.

Le levier d'armement est incurvé avec une marque de couleur bleu à la base du levier .

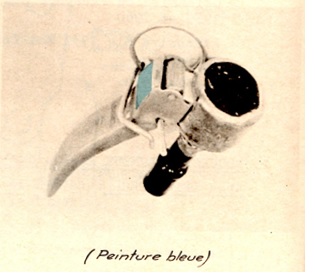

BA35 sans détonateur 4 à 7 s

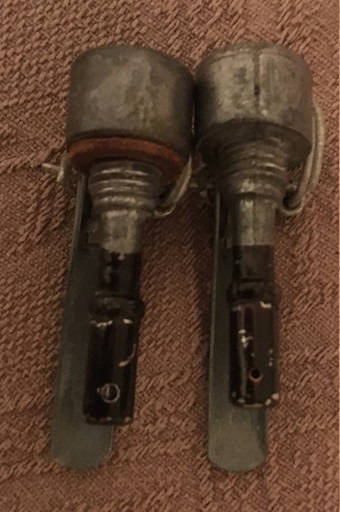

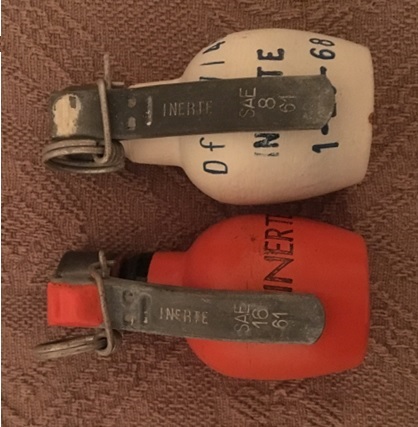

Bouchon allumeur Modèle 1935 inerte

C'est le modèle pour grenades de manipulation.

Le couvercle de bouchon est peint en noir sans inscription.

Le levier d'armement est incurvé avec une marque de couleur orange ou blanche identique à la couleur du corps de la grenade et variant selon l'époque.

Le levier d'armement est marqué "INERTE   - Fabriquant - N° lot  - Année".

L'extrémité du détonateur est perçé d'un trou.

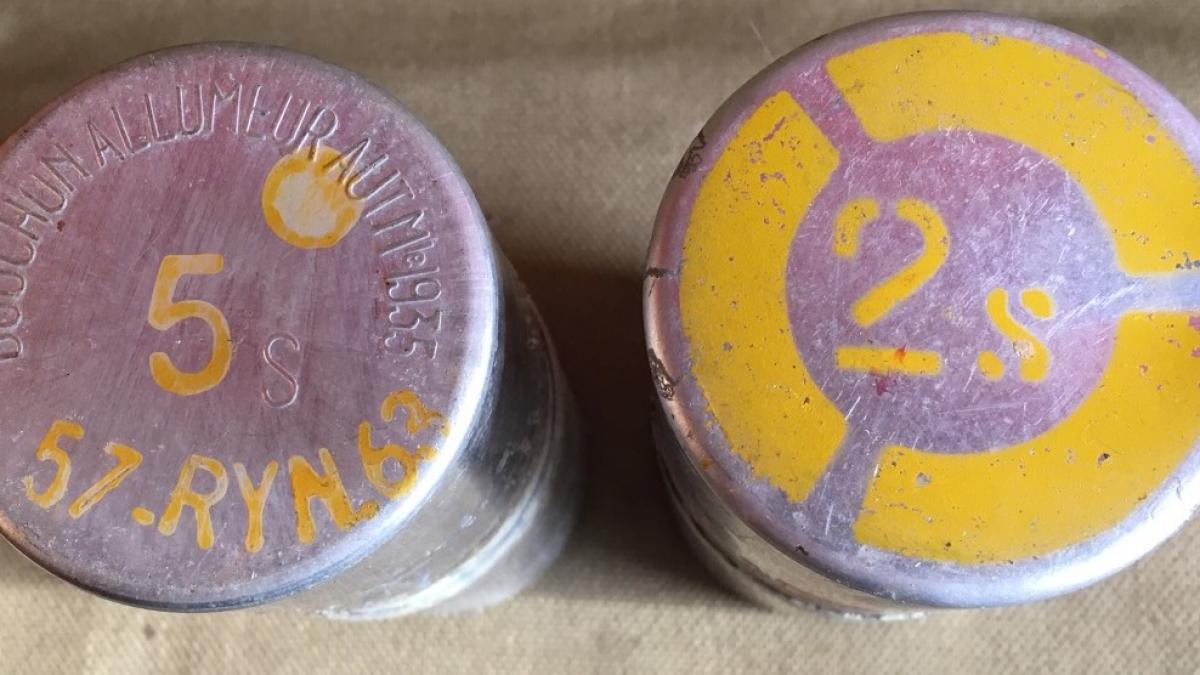

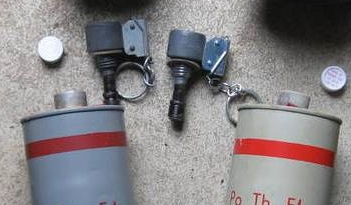

Bouchon allumeur Modèle 1935 à traction retard de 5 Secondes

C'est le modèle pour les pots thermiques.

Le couvercle de bouchon est peint en noir avec une inscription en creux blanche "5s".

Le levier d'armement est remplacé par une chainette qui une fois tractée libère le verrou du détonateur.

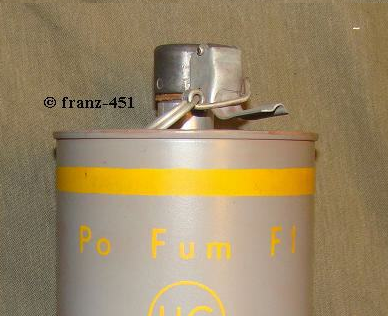

Bouchon allumeur Modèle 1935 sans détonateur à levier horizontal

C'est le modèle pour les pots fumigènes F1.

Le levier d'armement mesure qq centimètres et est horizontal.
