27 - Grenades à fusil expérimentales

Grenade Modèle 1914 sur baguette



F1 sur baguette avec allumeur type P2




F1 sur baguette avec allumeur type Feuillette

F1 sur baguette avec allumeur à inertie

Il s'agit d'une grenade F1 qui reçoit à sa base une baguette d'une longueur de 30 cm pour un diamètre lègérement inférieur à 8 mm. L'allumeur est un classique allumeur modèle 1916 à percussion. Le système de mise à feu  est constitué par un tube d'une longueur d'environ 9 cm qui coiffe l'allumeur modèle 1916 comme un capuchon de protection. Au sommet de ce tube, une maselotte en plomb est maintenue en place par un fil de cuivre et traversée par une goupille de sécurité. La grenade était placée dans le fût du canon, la goupille retirée avant le tir. Au départ du tir, le recul cassait le fil de cuivre et la maselotte venait percuter l'allumeur.

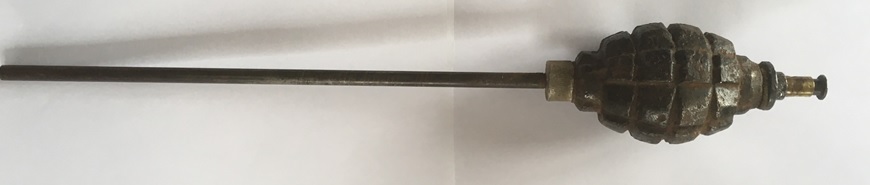

F1 baguette prototype

Il s'agit d'une grenade F1 qui reçoit à sa base une baguette d'une longueur de 30 cm pour un diamètre lègérement inférieur à 8 mm. L'allumeur est un classique allumeur modèle 1916 à percussion. Le système de mise à feu  est constitué par un tube d'une longueur d'environ 9 cm qui coiffe l'allumeur modèle 1916 comme un capuchon de protection. Au sommet de ce tube, une maselotte en plomb est maintenue en place par un fil de cuivre et traversée par une goupille de sécurité. La grenade était placée dans le fût du canon, la goupille retirée avant le tir. Au départ du tir, le recul cassait le fil de cuivre et la maselotte venait percuter l'allumeur.









Grenade incendiaire Modèle 1916 sur baguette

Il s'agit d'un prototype détournant la grenade incendiaire modèle 1916 par adjonction à sa base un bouchon molette en alliage de plomb pouvant recevoir une baguette. Il est peu probable que l'allumeur est été du modèle automatique Billiant comme ci-dessous. On peut plutôt supposer un modèle similaire au précédent.

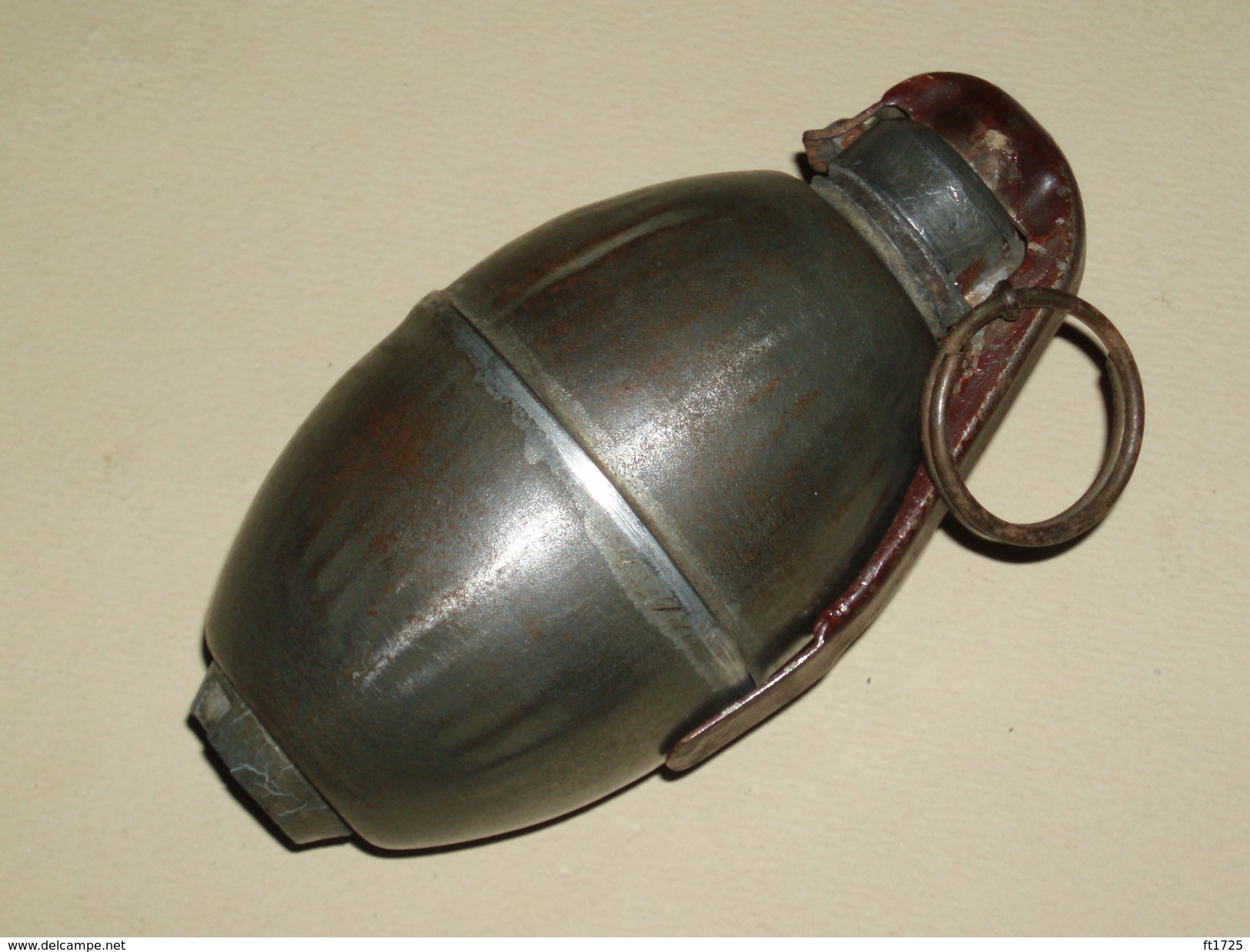

127 003 superbe et rare grenade incendiaire francaise 1916

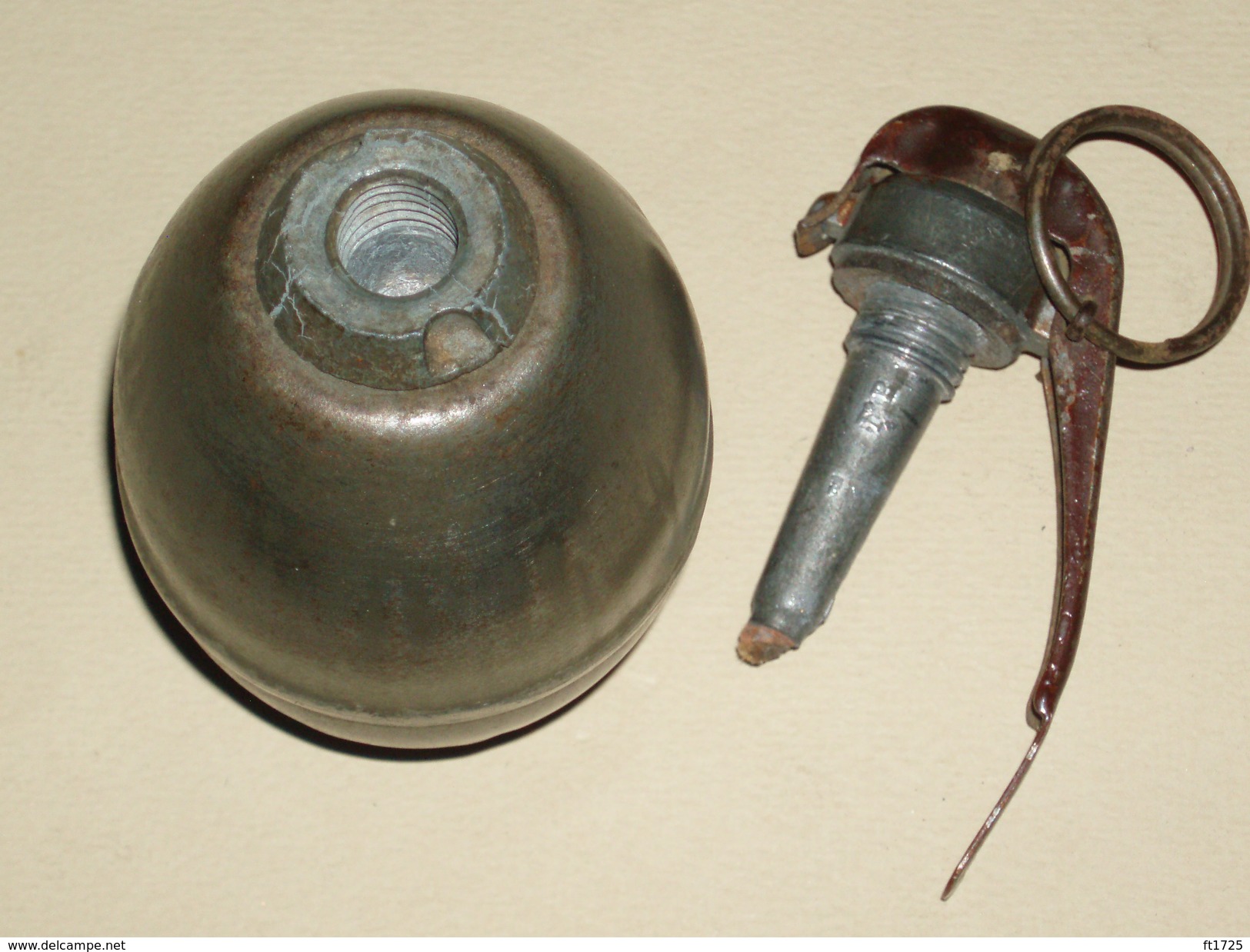

127 007 superbe et rare grenade incendiaire francaise 1916
